اختبار الانهيار العازل لزيت المحولات هو فحص ميداني مُحكَم يُستخدم للكشف عن انخفاض القوة العازلة الناتج بشكل أساسي عن الماء، أو الجسيمات، أو الألياف، أو سوء التعامل مع العينة. الاختبار المفيد ليس مجرد رقم على جهاز. بل يبدأ بالعزل الآمن، ويستخدم توصيلاً قابلاً للتكرار وظروفاً موثقة، وينتهي بمقارنة مع حدود الشركة المصنعة الصحيحة وتاريخ الأصل نفسه.
يشرح هذا الدليل التسلسل العملي للسائل العازل المستخدم في فصل وتبريد أجزاء المحولات المكهربة. وهو مكتوب للمالكين، وفرق الهندسة والمشتريات والبناء، ومهندسي التشغيل، ومخططي الصيانة الذين يحتاجون إلى تحديد النطاق، أو مراجعة تقرير المقاول، أو تحديد ما إذا كانت النتيجة غير Usual تتطلب مزيداً من التحقيق. وهو لا يحل محل دليل المعدات، أو إجراءات التبديل معتمدة، أو تقدير فني اختبار كهربائي مؤهل.
ما يمكن للاختبار إخباره—وما لا يمكنه ذلك
تم تصميم الاختبار للكشف عن انخفاض قوة العزل الكهربائي الناجم بشكل أساسي عن الماء، أو الجسيمات، أو الألياف، أو سوء التعامل مع العينات. ويبلغ الاختبار ذروة فعاليته عند استخدام نفس الطريقة، والتوصيلات، وفئة الجهاز، وقواعد التصحيح بمرور الوقت. ينتج عن ذلك خط أساس يمكنه الكشف عن التدهور البطيء قبل أن يتطور إلى ارتفاع في درجة الحرارة، أو تعطل العزل، أو انقطاع غير مخطط له.
لا يمكنه تحديد كل عيب بمفرده. الأصول الكهربائية عبارة عن أنظمة: تتفاعل الوصلات، والعزل، والآليات، والكابلات، وأدوات التحكم، والبيئة، والأحمال. يجمع التشخيص الموثوق بين القراءة والحالة البصرية، واريخ التشغيل، والمعلومات الحرارية، وسجلات الحماية، والاختبارات الكهربائية أو اختبارات الزيت التكميلية. إن النتيجة الواحدة المنقولة من أصل أو معيار مختلف لا تشكل معيار قبول يمكن الدفاع عنه.
تقييم حالة المحولات المغمورة بالزيت.
تخطيط نطاق الاختبار
تأكد من نوع الزيت وطريقة الاختبار المطلوبة لأن شكل القطب الكهربائي، والفجوة، والتحريك، ووقت الراحة، ومعدل زيادة الجهد تؤثر على النتائج. استخدم حاوية أخذ عينات نظيفة وجافة، وخذ العينة من الصمام الصحيح بعد تصريف الزيت الراكد بأمان.
حدد القرار قبل وصول الفنيين. هل هذا اختبار قبول، أم فحصاً بعد الصيانة، أم مسحاً بناءً على الحالة، أم تحقيقاً بعد فصل مفاجئ؟ يحدد الغرض الأقسام التي يتم اختبارها، والمكونات المساعدة التي يتم فصلها، وعدد عمليات التكرار المطلوبة، ومبيانات المقارنة التي يجب أن تكون متوفرة. قم بتضمين الرسومات، وتفاصيل لوحة البيانات، والأرقام التسلسلية، أو وضع قاطع الدائرة، ونقطة الاختبار الدقيقة في حزمة العمل.

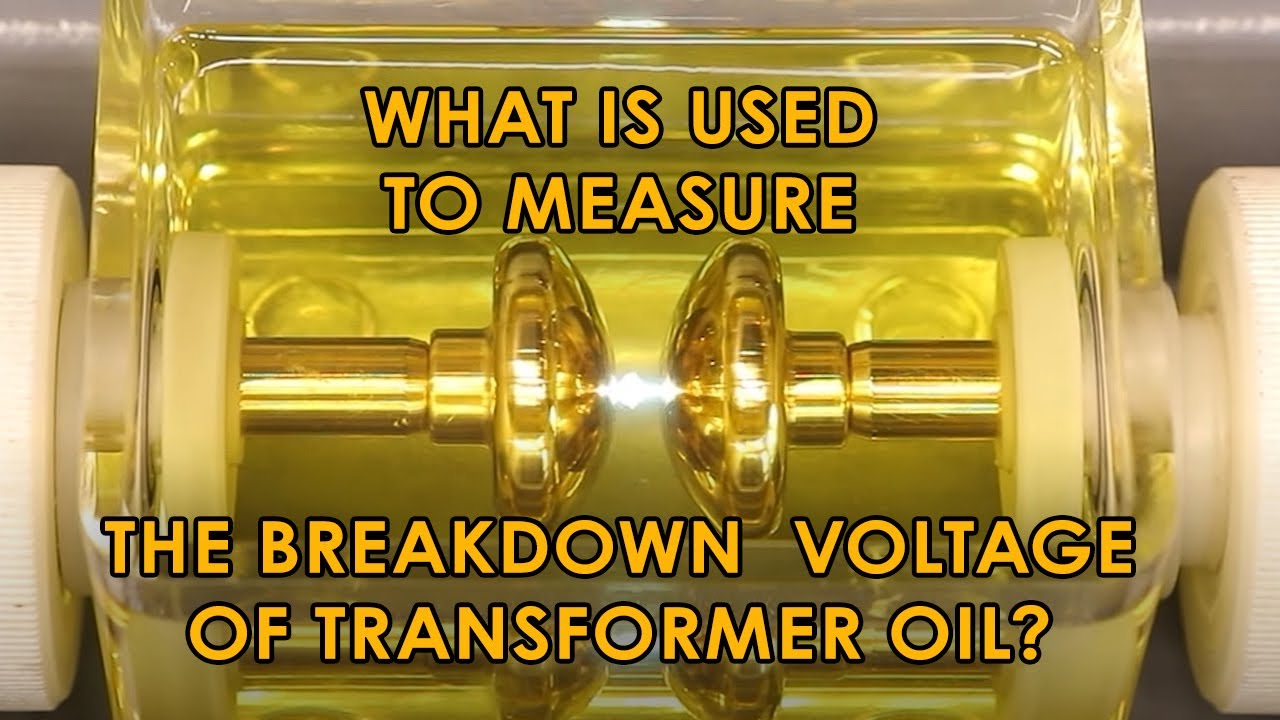

أداة هذا العمل هي جهاز اختبار جهد انهيار الزيت النظيف والمعاير ذو هندسة الأقطاب الكهربائية المحددة. يجب أن يتوافق نطاق قياسه ومخرجاته وملحقاته وميزات السلامة الخاصة به مع الأصول. يجب أن تكون المعايرة سارية وقابلة للتتبع بموجب برنامج الجودة الخاص بالمؤسسة. افحص الأسلاك والمشابك قبل الاستخدام؛ إذ إن سوء الاتصال، أو تلف العزل، أو استخدام سلك تمديد غير مناسب يمكن أن يؤدي إلى نتائج مضللة ويعرض الأفراد للطاقة المخزنة.
ضوابط الأمان قبل الاتصال
يجب ألا يقوم بهذا العمل إلا الأشخاص المؤهلون. يجب على الشخص المسؤول تحديد كل مصدر كهربائي محتمل، واتباع إجراءات الإقفال والتبديل الخاصة بالموقع، والتحقق من عدم وجود جهد كهربائي باستخدام جهاز ذي تصنيف مناسب، وتطبيق التأريضات الوقائية حسب اللزوم، والتحكم في الطاقة الكهربائية والميكانيكية المخزنة. كما تعد المعدات الحية المجاورة والجهد المستحث جزءاً من تقييم المخاطر.
تؤدي بعض الاختبارات إلى شحن السعة الكهربائية أو ممغنطة دائرة حثية. يمكن للمعدات الاحتفاظ بطاقة خطرة بعد إيقاف تشغيل الجهاز. استخدم مؤشر التفريغ الخاص بجهاز الاختبار، وانتظر فترة التفريغ المعتمدة، وتأكد من الحالة، وأعد تطبيق التأريض قبل أن يقوم أي شخص بتغيير التوصيلات. لا تفترض أبدًا أن جهد الاختبار المنخفض يعني حالة ذات طاقة منخفضة.
إجراء ميداني خطوة بخطوة
قم بفصل الطاقة أو استخدم إجراء معتمد لأخذ عينات وهي حية يتم إجراؤه بواسطة موظفين مؤهلين.
اشطف وعاء العينة عندما تسمح الطريقة بذلك، وتجنب الفقاعات، واحمِ العينة من المطر والغبار والهواء الرطب.
قم بتهيئة خلية الاختبار، واضبط الفجوة المحددة للأقطاب الكهربائية، واملأ دون حبس الهواء، واترك وقت الراحة المطلوب.
قم بتنفيذ سلسلة الأعطال المحددة، وسجل القيم الفردية والنتيجة المحسوبة، ثم قارنها بالطريقة الصحيحة وسجل الأصول.
استخدم ورقة بيانات مكتوبة بدلاً من تدوين النتائج لاحقاً. سجّل القراءة الأولى، القراءة المستقرة، التوقيت، النطاق، التيار أو الجهد المطبق، حالة الجهاز، الظروف المحيطة، وأي صوت أو حركة غير عادية. وإذا بدا أي قيمة غير طبيعية، توقف مؤقتاً وأعد فحص الاتصال قبل زيادة الإجهاد أو تشغيل الجهاز بشكل متكرر.
كيفية تفسير القراءات
جهد الانهيار مرتبط بطريقة الفحص. يجب تفسيره من خلال درجة حرارة العينة، والمظهر، وبيانات الرطوبة، وسجل الزيت، وضوابط الجودة المخبرية، بدلاً من مقارنة رقم واحد بحدود معيار آخر.
نقطة مراجعة
نمط مريح
سبب التحقيق
مسلسل بريك داون
قيم قابلة للتكرار مع انتشار مقبول
قيم منخفضة أو تباين مفرط
نموذج المظهر
صافٍ، لا توجد مياه ظاهرة أو حطام
تعكر، أو رواسب، أو ماء حر
اتجاه
مستقر مقارنة بنفس الطريقة
انخفاض ذو معنى في ظل ظروف قابلة للمقارنة
ابدأ بجודיة البيانات. تأكد من صحة أطراف التوصيل، والتلامس الصلب للموصلات، واستقرار تغذية الجهاز، وضعف الأصول المقصود، ووقت الاستقرار الكافي. طبق فقط تصحيح درجة الحرارة أو الطريقة المعترف بها من قبل الإجراء الحاكم. قارن الأطوار أو المسارات المكافئة، ولكن تذكر أن عدم التناظر في التصميم قد يكون مشروعاً. تعتبر بيانات المصنع، وبيانات التشغيل، واتجاه الحقل المستقر مراجع أفضل من نسبة مئوية غير مُفسرة تجدها على الإنترنت.
قد تعكس السلسلة المنخفضة أو المتناثرة على نطاق واسع وجود ماء، أو جزيئات، أو ألياف، أو كربون، أو فقاعات، أو أوانٍ زجاجية متسخة، أو صمام عينة تالف، أو نقل غير حذر. وعندما تكون النتيجة مشكوكاً فيها، قم توثيق الأدلة واستخدم الفحص التالي الأقل تدخلاً أولاً. قد يعني ذلك تنظيف وتوصيل الأسلاك مرة أخرى، أو التكرار تحت نفس الظروف، أو فحص وصلة، أو فحص دائرة إضافية، أو جدولة تشخيص تكميلي. لا تقم بتشغيل أو إجهاد المعدات بشكل متكرر إذا ظهرت عليها علامات تلف نشط.
تحديد المحول قبل اختبار الزيت.
أخطاء شائعة في الاختبار
باستخدام قيمة مرور عامة: تختلف حدود تصميم الأصل، وفئة الجهد، والطريقة، ودرجة الحرارة، والجهة المصنعة.
تجاهل المعدات المتصلة: يمكن للكباسات، وأجهزة الحماية من ارتفاع الجهد، وأجهزة الاستشعار، وإلكترونيات التحكم، والمسارات المتوازية أن تغير النتيجة أو تتعرض للتلف.
تغيير الإعداد بين المراحل: تؤدي خيوط التوصيل غير المتسقة، أو نقاط الاختبار، أو توقيت التشغيل، أو وضع التشغيل إلى القضاء على إمكانية المقارنة.
تخطي السجلات البيئية: غالبًا ما تفسر درجة الحرارة، والرطوبة، والتلوث، والتحميل الحديث التغيرات الظاهرة.
الإبلاغ عن رقم نهائي فقط: يحتاج المراجعون إلى البيانات الأولية، والظروف، وتفاصيل الأجهزة، والتصحيحات، والملاحظات.
ممارسة خروج غير آمنة: تظل الطاقة المخزنة تشكل خطراً جسيماً بعد اكتمال القراءة.
ما يجب أن يتضمنه التقرير المهني
يحدد التقرير الكامل المشروع، والأصل، والشركة المصنعة، والطراز، والرقم التسلسلي، والتقييمات، والموقع، والقسْم المُختبَر. ويذكر تعليمات العمل والمعيار المرجعي، وطراز جهاز القياس وصنعه، وتاريخ استحقاق معايرته، ومخطط التوصيل، وضعية المعدات، والظروف البيئية، وحالة السلامة. وينبغي الاحتفاظ بالنتائج الخام إلى جانب أي نتيجة مُصححة أو محسوبة.
يجب أن تفصل الخاتمة بين الملاحظة والتفسير. “سجلت المرحلة ب قراءة أعلى من المرحلتين أ وج” هي ملاحظة؛ أما “افحص توصيل المرحلة ب لأن الفرق استمر بعد إعادة توصيل الأسلاك” فهي توصية. قم بتضمين الصور الفوتوغرافية وملفات التتبع عندما تساعد مراجعاً لاحقاً في إعادة إنتاج القرار. قم بتسجيل العمل التصحيحي وإعادة الاختبار في الحالة الحالية بدلاً من الكتابة فوق القيمة التي تم العثور عليها.
كيف يتناسب هذا الاختبار مع برنامج صيانة الأصول
يخلق الاختبار قيمة عندما تؤدي النتائج إلى اتخاذ إجراء. قم بتعيين تصرف لكل نتيجة: مقبول للخدمة، أو المراقبة على فترات زمنية محددة، أو التصحيح قبل التنشيط، أو الإزالة من الخدمة لإجراء تحقيق هندسي. أضف النتيجة إلى سجل الأصل واستخدم نفس المعرفات في أوامر العمل، وpمسح الأشعة تحت الحمراء، تقارير الزيوت، وأحداث الحماية.
حدد الفاصل الزمني التالي بناءً على المخاطر وليس العادة. ضع في اعتبارك مدى أهمية المعدات، وعمرها، وواجبها، والتعرض الأعطال، والبيئة، والعيوب السابقة، وتوافر قطع الغيار، وعواقب الفشل. قد يبرر الأصل المستقر منخفض المخاطر فترة البرنامج العادية، بينما قد يتطلب اتجاه التدهور أو حدث التشغيل الشديد فحصاً مستهدفاً مبكراً. وثّق السبب حتى يفهم المراجع التالي سبب تغيير الفاصل الزمني.
بالنسبة للمشاريع الجديدة، يجب مناقشة الوصول للاختبار وإمكانية الصيانة أثناء المشتريات. إن تكوين محول قدرة مغمور بالزيت بجهد 35 كيلو فولت يؤثر على الوصول إلى المحطة، وترتيب المقصورات، وحماية البيئة، والمعلومات الأساسية المقدمة عند التسليم. الأوسع دليل أخذ عينات زيت المحولات يساعد في وضع هذا الفحص ضمن خطة تنسيق التشغيل أو الصيانة.
استخدم الإصدار المذكور في مواصفات المشروع وتعليمات الشركة المصنعة. تُعد هذه الصفحات المرجعية المحايدة نقاط بداية مفيدة للسلامة، ونطاق الصيانة، والمعايرة:
ما هو الغرض الأساسي من اختبار الانهيار العازل لزيت المحولات؟
الغرض الرئيسي منها هو اكتشاف انخفاض قوة العزل الكهربائي الناجم بشكل رئيسي عن الماء، أو الجزيئات، أو الألياف، أو سوء التعامل مع العينة. ينبغي تقييم النتيجة وفقاً لإرشادات الشركة المصنعة، والقراءات القابلة للمقارنة، وسجل الأصول.
لا، لا يمكن إجراء اختبار الانهيار العازل لزيت المحولات على المعدات الحية.
الدائرة الرئيسية معزولة عادةً وموضوعة في حالة عمل آمنة كهربائياً. أي عمل تشخيصي تحت الجهد يحتاج إلى إجراء معتمد خاص، وأشخاص مؤهلين، وتقييم للمخاطر.
هل تُعد قراءة شاذة واحدة كافية للحكم على المعدات بالتلف؟
لا. قم بالتأكد من تكوين الاختبار، وجهة الاتصال الرئيسية، وحالة الجهاز، ودرجة الحرارة، والرطوبة، وقابلية التكرار أولاً. قم بتصعيد النتيجة غير الطبيعية المستمرة للمراجعة الهندسية والاختبارات التكميلية.
ما الذي يجب أن يتضمنه تقرير الاختبار؟
تسجيل هوية الأصل، وبيانات لوحة البيانات، وتكوين الدائرة والاختبار، وحالة الأجهزة والمعايرة، والظروف البيئية، والقراءات الخام، والتصحيحات، ومرجع القبول، والحالة عند العثور وعند الانتهاء، والتوصيات.
القائمة النهائية
الغرض، وحدود الأصول، ومراجع القبول المتفق عليها قبل انقطاع الخدمة.
فريق مؤهل، وتم تأكيد التبديل، والقفل، التأريض، والتحكم في الطاقة المخزنة.
تم التحقق من الجهاز الصحيح، والملحقات، والنطاق، وحالة المعايرة.
تم تسجيل التوصيات، حالة الأصول، الظروف البيئية، والقراءات الأولية.
النتائج مقارنة بإرشادات المُصنِّع والخط الأساسي للأصل نفسهِ.
النتائج غير الطبيعية أُعيدت بأمان، وتم استقصاؤها منطقياً، ووُجهت إليها إجراءات.
تم إزالة كل توصيلة مؤقتة واستعادة كل مكون معزول وفحصه.
لذلك يُعد اختبار الانهيار العازل لزيت المحولات المنضبط عملية اتخاذ قرار وليس مجرد خانة يتم التأشير عليها. فالتجهيز الآمن والبيانات القابلة للتكرار يحmiان البشر أولاً؛ ثم يتحول التفسير الدقيق للقياس إلى إجراء موثوقية عملي.
