Ring Main Unit SCADA Integration Guide

RMU SCADA integration requires a clear engineering boundary before it can support a purchase, inspection or commissioning decision. RMU SCADA integration connects ring main unit status, measurements, alarms and permitted commands to a supervisory system while preserving local protection, mechanical interlocks and safe earthing procedures. The right design starts with the RMU modules and the operator decisions, then defines the I/O, gateway, protocol, time source, quality flags and fallback state. A screen that merely shows green icons is not proof that the physical apparatus and communications path agree.

Define the RMU points

List switch or circuit-breaker position, earth-switch position, gas or pressure alarm where applicable, protection trip, local or remote selector, control power, feeder current and voltage, and communication health. Separate indication, alarm, measurement, command and event points.

For each point record source, unit, scaling, timestamp, quality flag, deadband and update behavior. Tie the list to the approved single-line diagram and RMU drawing. Remove points that have no operational decision or maintenance use.

Map the integration layers

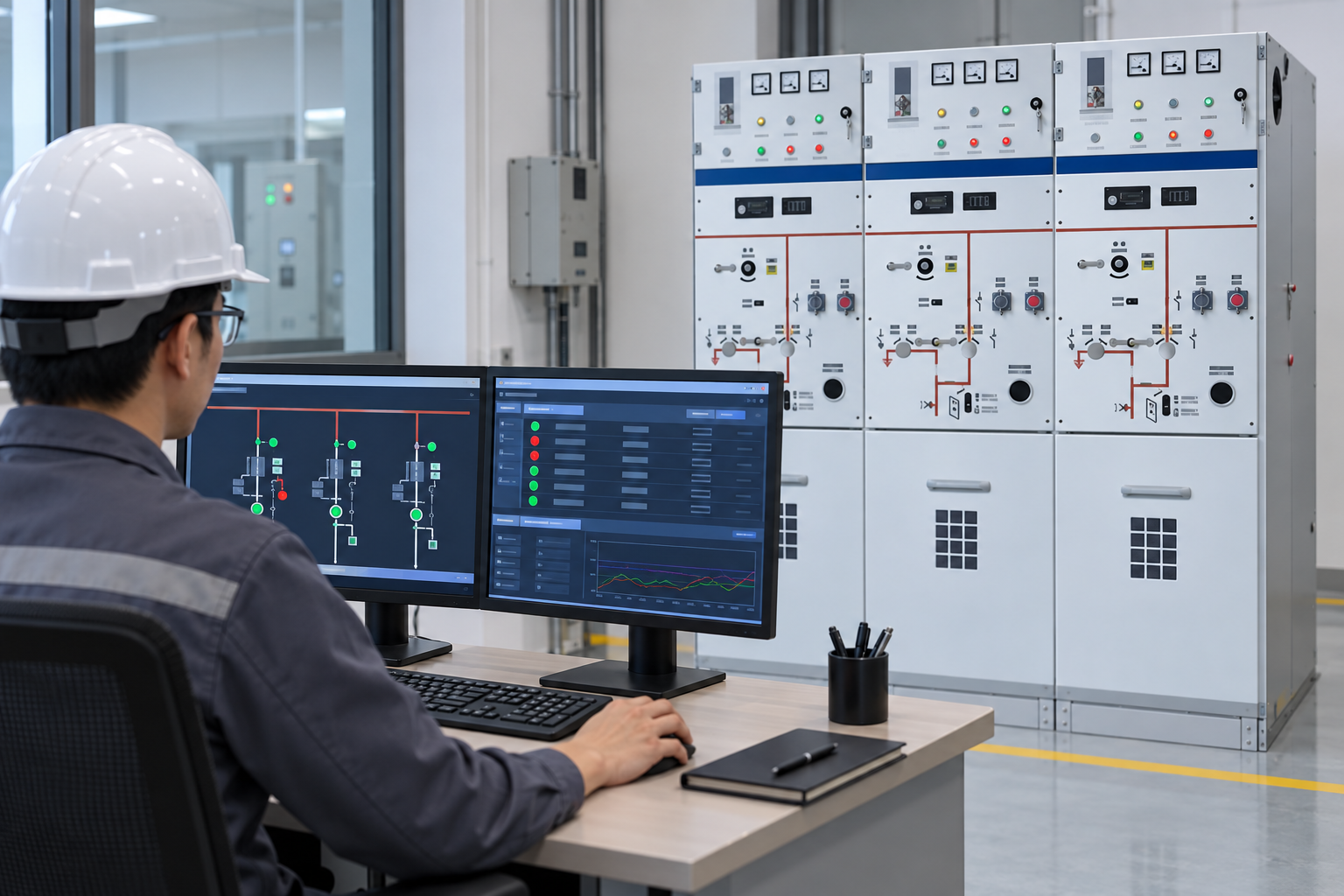

A typical path runs from auxiliary contacts and sensors to an RMU controller or IED, then to an RTU or gateway, a station network, an HMI and possibly a control-center link. The exact protocol and architecture belong to the project owner.

Show every interface, address range, time source, redundancy path and cybersecurity boundary. Identify what remains available when communications, the gateway or control power fails. Avoid an unowned converter or unmanaged switch in a protection path.

Keep local interlocks authoritative

Remote operation must not defeat earth-switch, access, trapped-key or gas-condition interlocks. A command should include permission, selection, timeout, operation and reliable feedback. Local mechanical indication remains the reference for a safe physical state.

Define local, remote and maintenance modes, two-step commands and rejection messages. Test contradictory feedback, stale status and a failed command. Never bypass an interlock to make SCADA appear complete.

Time, quality and alarms

Operators need to distinguish a healthy zero from a stale, substituted, bad or communication-lost value. Events from protection, the RMU and the HMI need a common time basis for sequence-of-events review.

Specify time synchronization, quality flags, source priority, failover and alarm priority. Test loss of communications, clock drift, restoration and alarm acknowledgement. Suppress nuisance alarms without hiding a real trip or pressure condition.

Commission command and feedback

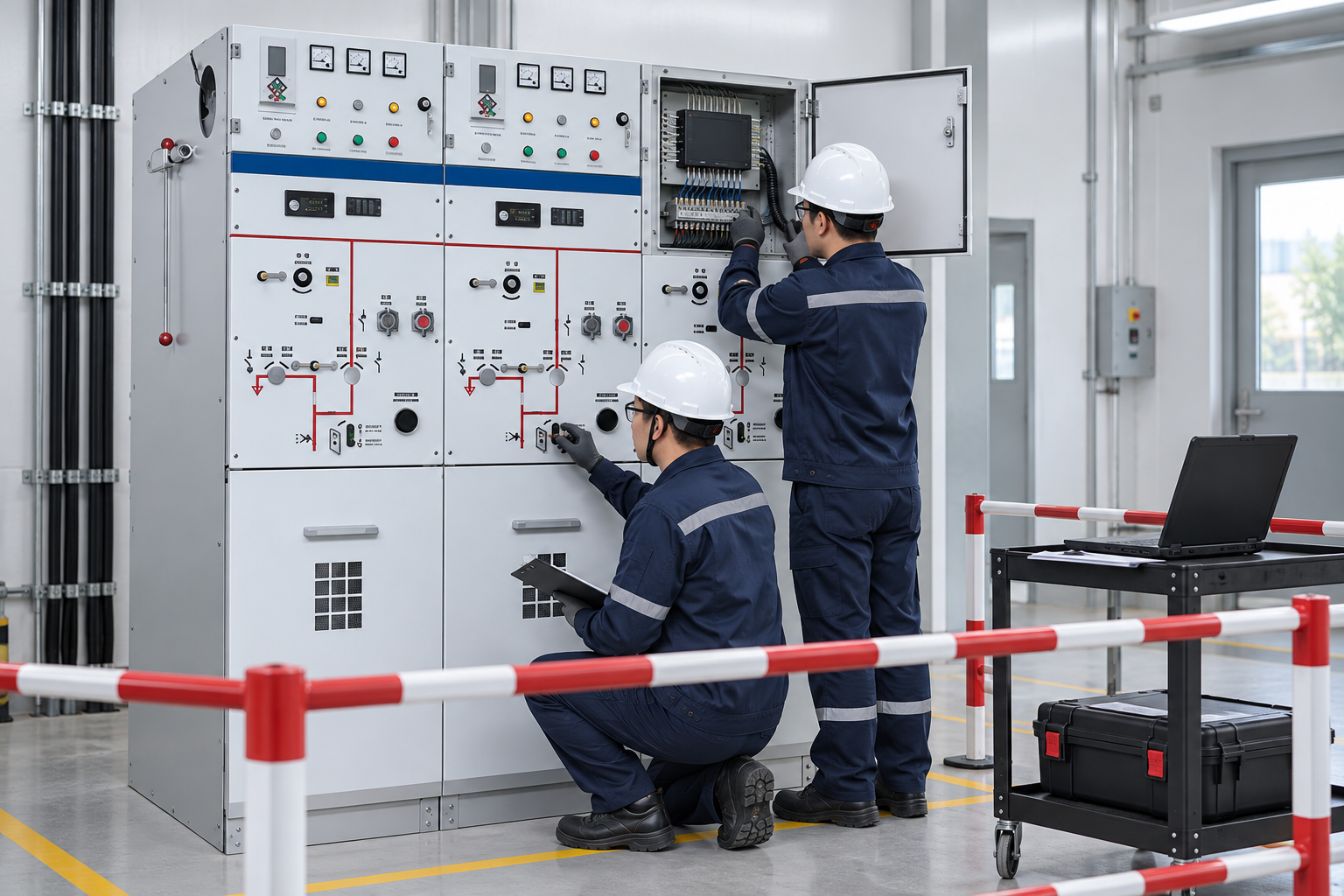

Commissioning should prove the chain from command permission through motor or mechanism operation to auxiliary contact feedback and event logging. Test local operation first, then remote operation under an approved method.

Record point lists, timestamps, relay settings, control voltage and rejected-command behavior. Confirm the final state after a communication or auxiliary-power failure. Retain the test record with the as-built RMU file.

Maintain the system

Firmware, gateway configuration, network switches, point lists, credentials and backups need controlled change management. A relay, motor operator or protocol change can alter the meaning of a point or the safe fallback.

Keep configuration backups and re-test after changes. Coordinate SCADA maintenance with switching permits and the site cybersecurity process. The maintainable design is the one an operator can understand without reverse-engineering the cabinet.

Test the remote command as a complete transaction

An RMU integration test should follow a remote command from the operator request to the physical apparatus and back to the display. Identify the command point, communication path, local or remote selector, permissives, interlocks and final position contacts. A gateway acknowledgement proves only what that interface has accepted; it does not prove that the switch moved. Keep the command acknowledgement separate from the independent position feedback. The operator should be able to distinguish an accepted request, a completed operation and a timed-out or rejected operation.

Define the feedback states before configuring the display. Where separate open and closed contacts are available, document how the system represents open, closed, intermediate and contradictory indications. Do not force every contact combination into a reassuring open or closed symbol. Review the contact wiring and point logic with the equipment supplier, then test the approved states with a simulator or safely isolated arrangement. Record how an invalid state is alarmed and how stale information is marked after communication fails. The exact contact convention must follow the supplied drawings.

Loss of remote communication should have a documented operational consequence. Check whether local operation remains available under the site’s procedures, how the control center detects the outage and what information is shown during restoration. Avoid interpreting the last reported position as a newly verified position. A retained value may be useful for context, but its age and quality need to remain visible. Test whether accumulated events retain their original timestamps and whether the restored gateway produces confusing alarm floods or duplicate records.

The handover file should include the point list, scaling, units, contact polarity, command behavior, quality mapping, communication settings and approved test results. Keep cybersecurity administration separate from ordinary operator controls: changing a display label should not require unrestricted access to protection or switching configuration. Define who can approve configuration changes and how the tested version is restored after a fault. A successful integration is one that communicates trustworthy equipment state and carries out authorized operations with clear feedback; it is not established by a green connection indicator alone.

Gebruik standaarden en bewijzen van de fabrikant samen

Normen definiëren het kader, testconcepten en terminologie, terwijl fabrikadoppervlakten de geverifieerde constructie- en werkingseigenschappen van de geleverde apparatuur definiëren. Een standaardlink kan niet bewijzen dat een niet-gecontroleerde aanpassing acceptabel is, en een brochure kan geen vervanging zijn voor de projectspecificatie of veiligheidsvoorschriften.

Voor aankopen moet u de standaardversie, de scope voor ontwerpverificatie of typeproeven, routineproefgegevens, installatiegrenzen en eventuele hoogte- of omgevingscorrecties aanvragen. Bewaar de bewijsstukken bij het dossier van het asset. Wanneer een resultaat in twijfel wordt getrokken, moet u de definities, testomstandigheden en grenzen vergelijken voordat u de cijfers vergelijkt.

Plan voor installatie en inbedrijfstelling

De installatiekwaliteit bepaalt vaak of een geluidseffect op het terrein ook daadwerkelijk geluid oplevert. Controleer de funderingen, de toegangen, het hijsen, de vrije ruimte, de ventilatie, de kabelbuigradius, de aarding, de labels en de bedieningsinterfaces voordat u de installatie in werking zet. Volg de goedgekeurde methodeschets en de vergunningsprocedures. Een netjes ingerichte kast is niet voldoende om te garanderen dat alle verbindingen, koppelingen of sensoren correct zijn aangesloten.

De inbedrijfstelling moet plaatsvinden via visuele inspectie, mechanische werking, elektrische continuïteit, functionele logica, beschermings- of controlesessies en definitieve herstelwerkzaamheden. Noteer de identificatie van het instrument, de instellingen, de ruwe waarden, de uitzonderingen en de persoon die de controle heeft uitgevoerd. Houd de apparatuur afgesloten wanneer een test of inspectie een gevaar oplevert.

Controleveranderingen en overdracht

Een wijziging in de kabelroute, relaisinstelling, aansluitpositie, koelroute of aarding kan de oorspronkelijke ontwerpbasis veranderen. Volg een gecontroleerde wijzigingsprocedure met een eigenaar, technische beoordeling, revisie van de tekeningen en bewijs van acceptatie. Tijdelijke testopstellingen moeten worden verwijderd of duidelijk gemarkeerd voordat de overdracht plaatsvindt.

Het definitieve pakket moet bestaan uit opgeleverde tekeningen, testbladen, goedgekeurde instellingen, identificatie van de apparatuur, onderhoudsinstructies, afwijkingen en opleidingsgegevens. Een toekomstige gebruiker moet in staat zijn om de beslissing te reproduceren zonder gebruik te maken van geheugen of een ongelabelde foto.

Veiligheidsopmerking

Elektrische apparatuur kan energie vasthouden en kan worden aangesloten op meer dan één bron. Dit artikel is geen instructie voor schakelen. Gequalificeerd personeel moet de lokale voorschriften, isolatie, verificatie van het spanningsniveau, aarding en toezicht volgen. Probeer nooit in een aangesloten ruimte te komen of een afstandsbediening los te koppelen om een meting te verrichten.

Als een test mislukt, een behuizing beschadigd is, abnormale geluiden of uitstroming worden waargenomen of de daadwerkelijke configuratie niet duidelijk is, houd het apparaat in een veilige toestand en neem contact op met de verantwoordelijke technicus. Herhaalde inschakeling zonder diagnose kan schade en risico vergroten.

Hoe u het resultaat kunt gebruiken in een project

Start met het vrijgegeven ontwerp en de definitieve uitrustingsidentiteit. Noteer de bedrijfsstatus, meetpunt, omgevingsomstandigheden en de beslissing die de bewijsstukken moeten ondersteunen. Vergelijk vervolgens het record met de toepasselijke standaard, de instructies van de fabrikant en het projectacceptatieplan. Als een voorwaarde ontbreekt, houd het item dan open in plaats van de leemte te vullen met een generieke waarde. Dit geeft de teams voor inkoop, oplevering en bedrijfsvoering hetzelfde referentiepunt.

Voor een leverancieraanvraag moet u de berekeningsgrondslag, de geverifieerde regeling, de grenzen, de testgegevens en de afwijkingen vragen. Voor werkzaamheden op locatie moet u de persoon, het instrument, de datum, de isolatiegrens en de herstelcontrole vastleggen. Een beknopt dossier is nuttiger dan een lange rapportage die de ene vereiste informatie verbergt die nodig is om de volgende stap goed te keuren.

Gerelateerde product- en engineeringgidsen

Voor de bijpassende Shenheng-productcontext, zie de betreffende productpagina. Voor het bredere onderwerp, lees de ouderlijke technische gids. Verdere lezing: Eerste gerelateerde handleiding en tweede gerelateerde gids.

Bronnen en standaarden

Autoriteitbron 1 · Autoriteitbron 2

Video voor systeemcontext

Deze neutrale uitleg van Practical Engineering geeft een overzicht van substations, transformatoren en schakelmateriaal. Het is een educatief kader, geen instructie voor het aan- of uitschakelen of testen.

Veelgestelde vragen

Wat is de eerste stap?

Define the exact RMU SCADA integration boundary, equipment identity and operating state before comparing a value or feature.

Kan een cataloguspagina projectengineering vervangen?

Nee. De gekoppelde productpagina identificeert een relevante Shenheng-apparatenfamilie. Het geleverde model, toebehoren, standaarden en projectacceptatieplan vormen de basis voor de definitieve beslissing.

Welke bewijzen moeten worden bewaard?

Bewaar de goedgekeurde tekening, berekening of testmethode, de ruwe metingen, foto's, details van het instrument, afwijkingen, instellingen en de definitieve, opgeleverde documentatie.

Bevat dit artikel toestemming voor live-werk?

Neen. Gequalificeerd personeel moet zich houden aan het elektrische veiligheidsprogramma van de locatie, de isolatiemaatregelen en de instructies van de fabrikant.
