De IEC-versus-IEEE-transformatorspecificaties zijn een vraag over de contractuele ontwerp- en verificatiegrondslagen, in plaats van een keuze tussen twee kwaliteitsklassen. Voor een door water ondergedompeld vermogenstransformator beginnen we met de toepasselijke IEC 60076- of IEEE C57-documenten, identificeren we hun toepassingsgebied en edities en lossen we verschillen op via een goedgekeurd conformiteitschema. Een verklaring dat een apparaat voldoet aan beide systemen geeft geen uitleg over de classificaties, testmethoden of uitzonderingen. Deze handleiding laat aan inkoopteams zien hoe ze aanbiedingen kunnen vergelijken en deze verschillen kunnen verhelpen voordat de productie wordt gestart, zonder vergelijkbare terminologie te beschouwen als bewijs van equivalente prestaties.
Een transformatorspecificatie heeft een duidelijke omschrijving: type apparatuur, isolatiemiddel, faseaansluiting, windingfuncties, installatie en beoogde toepassing. Een voedingtransformator en een instrumenttransformator vervullen verschillende functies. Hun normen kunnen niet eenvoudigweg worden overgenomen omdat beide producten de term "transformator" gebruiken. Net zo min moeten de vereisten voor vloeistofgeïsoleerde apparaten worden overgezet in een volledig andere volgorde.
De Algemene publicatie van IEC 60076-1 biedt een uitgangspunt voor voedingsoverdragers binnen het aangegeven toepassingsgebied. Andere onderdelen voldoen aan specifieke vereisten. Het project heeft nog een documentenlijst nodig waarin wordt aangegeven welke onderdelen van toepassing zijn. Het gebruik van alleen “IEC-conform” laat de inkoopafdeling zonder een definitieve acceptatiegrondslag achter.
Voor apparatuur die in vloeistof wordt geplaatst, IEEE C57.12.00-2021 beschrijft algemene vereisten binnen zijn eigen scope. De specificatie is geen universele standaard voor elke transformatortechnologie. Controleer de dekking tegen de aangeboden apparatuur en voeg de toepasselijke product-, test- en toepassingsdocumenten toe die door het contract worden verlangd.

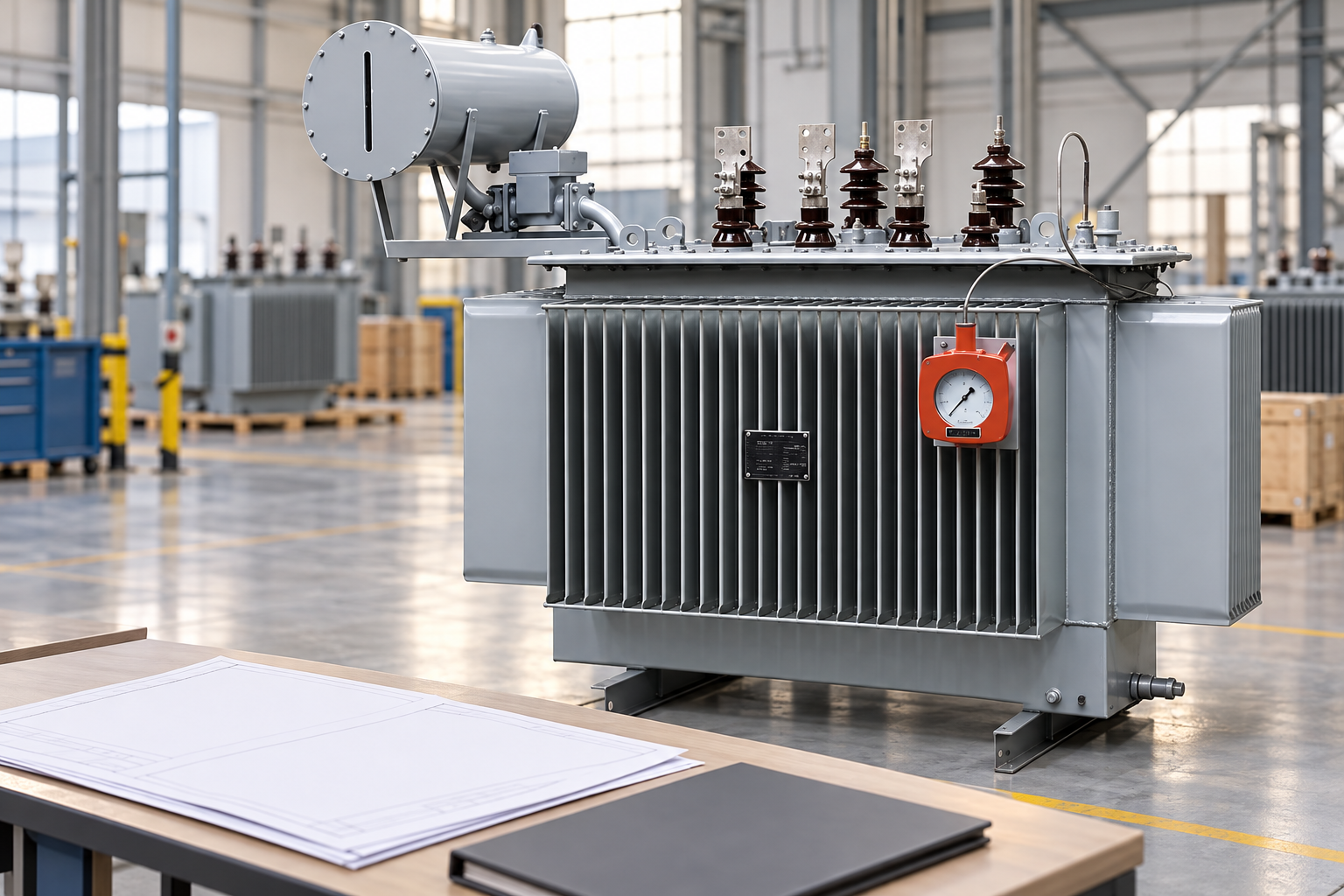

De pagina van het productoliegeïmpregneerde industriële transformator identificeert een relevante apparatuurfamilie voor een onderzoek. De foto ervan kan niet garanderen dat aan beide normen wordt voldaan. Zorg ervoor dat u de daadwerkelijke gegarandeerde specificatie, technische offerte en ondersteunende documentatie voor de gekochte configuratie ontvangt.
Eigenaars combineren vaak vereisten van nutsbedrijven, lokale regelgeving, een technische specificatie en internationale normen. Problemen ontstaan wanneer de documenten niet overeenkomen en in het contract niet staat hoe het conflict moet worden opgelost. Voordat prijzen worden vergeleken, moeten partijen akkoord gaan over wie de afwijkingen goedkeurt en welke vereisten van toepassing zijn. Een leverancier moet een conflict expliciet identificeren in plaats van stilzwijgend de eenvoudigere voorwaarde te kiezen.
Noteer het standaardnummer, de editie en de wijzigingen in het aanbestedingsdocument. Controleer de status van de uitgever bij het plaatsen van de opdracht, maar wijzig de overeengekomen editie niet stilzwijgend nadat de ontwerpbewijzing is verstrekt. Een nieuwere publicatie en een publicatie die is vastgelegd in een contract zijn twee verschillende zaken. Wijzigingen vereisen een gedocumenteerde beoordeling van de technische en commerciële gevolgen.
Indien dubbele conformiteit wordt gevraagd, vraag dan om een matrix op basis van clausules die de werkelijke transformator betreft. Markeer elke eis als vervuld, niet van toepassing, onder voorbehoud van nadere informatie of een voorgestelde afwijking. Vermijd een enkel keuzemenu met de vermelding “IEC/IEEE”. Dit maakt onduidelijk welke tests en specificaties de leverancier daadwerkelijk heeft opgenomen.
De volgende tabel is een checklist voor inkoop, geen conversietabel tussen normen. Deze bevat bewust geen universele numerieke equivalenten. De exacte definities, grenzen en procedures moeten afkomstig zijn uit de genoemde documenten en de goedgekeurde projectspecificatie.
| Recensie van het product | Wat de koper moet afstemmen | Bevindingen om te vragen |
|---|---|---|
| Omvang van de apparatuur | Bouw in vloeistof of droog type, wikkelfuncties en service | Bereikbeschrijving en gegarandeerde data-agenda |
| Gedeclareerde belasting | Vermogen, frequentie, spanningen, taps en koelcondities | Beoordelingsschema met operationele aannames |
| Isolatie | Terminalidentificatie, weerstandseisen en testbasis | Terminalschema en plan voor de diëlektrische test |
| Temperatuur en verliezen | Referentiecriteria, correctiegrondslag en garanties | Gegarandeerde waarden en overeengekomen meetprocedure |
| Verbindingen | Faseverhoudingen, neutrale arrangementen en eindmarkeringen | Goedgekeurde diagrammen en tekeningen van de naamplaat |
| Verificatie | Vereiste tests, toepasbaarheid, getuigenis en acceptatie | Testmatrix, procedures en rapportvereisten |
| Afwijkingen | Elke afwijking van de gespecificeerde basis | Afwijkingensysteem met schriftelijke bepalingen |
Gebruik deze matrix voordat u een offerte converteert naar een vergelijkingsspreadsheet. Twee identieke cellen zijn alleen vergelijkbaar als hun definities en voorwaarden overeenkomen. Houd de oorspronkelijke leverancierwaarden bij, samen met eventuele goedgekeurde normalisatieprocedures, inclusief de methode en de verantwoordelijke persoon.
Vermogen, frequentie, koeling en milieuvereisten horen bij elkaar. Een capaciteitsopgave zonder de koelconditie kan er voor zorgen dat twee aanbiedingen gelijkwaardig lijken, terwijl dat niet het geval is. Noteer of een aangegeven waarde geldt voor de normale installatie of voor een extra koelstadium, en bevestig dat de benodigde apparatuur in de leveringsomvang is inbegrepen.
Vergelijkbaar moeten voltage- en aansluitingsvereisten de winding en de werksituatie aangeven. De transformator moet passen bij het daadwerkelijke systeem en de goedgekeurde aansluitopstelling. Het wijzigen van een standaardreferentie verandert de systeembasisfrequentie, de vereiste faseverhouding of de bedieningsinterface niet. Laat de verantwoordelijke ontwerper deze gegevens goedkeuren voordat de leverancier het ontwerp vastlegt.
Neem niet alleen de naamplaatnummer als basis voor de laadvergunning. Omgevingsomstandigheden, laadprofiel en thermische beperkingen vereisen een eigen beoordeling. De praktische vraag is of elke leverancier de gegarandeerde prestaties biedt in overeenstemming met dezelfde opgegeven dienstvoorwaarden en of er beperkingen zijn die de beoogde werking zouden kunnen veranderen.
Vergelijkingen tussen isolaties zijn bijzonder vatbaar voor verkortheid. Een bedrijfsspanning en een weerstandswaarde bij impulsen beschrijven verschillende dingen. Verschillende uitziende impulssignalen stellen geen identieke testvereisten, terminalaanduidingen of acceptatiecriteria vast. Vraag de leverancier om elke waarde te identificeren, met vermelding van de eenheden en de toepasselijke definities.
De IEC 60076-3 publicatie De richtlijnen omvatten onder andere de isolatieniveaus, de diëlektrische tests en de externe luchtdichtingen. Gebruik de goedgekeurde terminalschema’s om de contractvereisten te koppelen aan het testplan van de fabriek. Voer de aansluiting van een wikkelaansluiting niet automatisch toe op elke neutrale of andere wikkelaansluiting.
Het bestaande Standaard voor de weerstand tegen impuls van transformatoren verduidelijkt hoe dat bewijsmateriaal verder kan worden beoordeeld. Blijf de systeemisolatiecoördinatie apart houden van het fabrieksrapport: de volledige installatie heeft nog steeds een gecoördineerde relatie nodig tussen de isolatie van de apparatuur, de overspanningsbescherming en de fysieke aansluitopstelling.
Een algemeen vereistendocument en een testcode vervullen vergelijkbare functies, maar ze zijn niet uitwisselbaar. Voor de toepasselijke vloeistofgeïmpregneerde apparatuur:, IEEE C57.12.90-2021 is een referentie voor testcodes. Controleer de goedgekeurde lijst met tests en procedures, in plaats van te veronderstellen dat de benaming van een algemeen standaard alle mogelijke verificaties omvat.
Voor een aanvullend voorbeeld: Gids voor het testen van wikkelfestheid legt uit waarom configuratie, temperatuur en vergelijkbare gegevens belangrijk zijn bij de interpretatie van een meting.
Bouw een matrix op waarin de test, de toepasselijke norm en clausule, het te testen object, de configuratie, de meetomstandigheden, de acceptatiegrondslag en het vereiste rapport worden vastgelegd. Stel of de opdracht eenheidsspecifieke bewijzen, ontwerpbewijzen of een andere overeengekomen vorm vereist. Houd deze categorieën zichtbaar in het commerciële aanbod, zodat een weggelaten test niet naar voren komt nadat het fabrieksprogramma is vastgesteld.
Bijvoorbeeld:, Schokbestendigheid tegen kortsluiting Er zijn zorgen over thermische en mechanische belastingen. Het moet niet worden verward met een routinemeting die wordt gebruikt om elektrische eigenschappen te bepalen. Vergelijkbare benamingen in een samenvattend overzicht kunnen verschillende doeleinden verbergen. De leverancier moet uitleggen wat elke registratie inhoudt en de grenzen van die conclusie.
Voordat u gegarandeerde verliezen vergelijkt, moet u de bedrijfsstandaard, de temperatuurbasis, de aansluitpositie en de meegeleverde apparatuur aan elkaar aanpassen. Houd de hoeveelheden voor en na belasting apart. Een gecombineerd aantal zonder basis voor de berekening is moeilijk te verifiëren en kan ervoor zorgen dat een inkoopspreadsheet een aanbod beloont dat simpelweg werd gemeten of aangeboden onder andere omstandigheden.
Vraag hoe gemelde metingen worden gecorrigeerd en hoe acceptatie wordt bepaald volgens de toepasselijke documenten. Voeg geen generieke tolerantie toe die is gekopieerd uit een ander artikel. De aanbieding, standaardgarantie en overeengekomen garantie moeten een samenhangend geheel vormen. Elke contractuele afwijking moet zowel in de technische beoordeling als in de definitieve opdracht duidelijk zichtbaar zijn.
Ook moet in bewijsmateriaal over de temperatuurstijging worden aangegeven welke koeloplossing en beoordeelde omstandigheden worden aangetoond. Een rapport over een andere configuratie moet een expliciete beoordeling van de toepasbaarheid bevatten. Ga er niet vanuit dat een aantrekkelijk resultaat voor een referentiedesign ook geldt voor andere wikkelingen, accessoires of operationele parameters, zonder de vereiste technische onderbouwing.
Neem een vraag in overweging waarin een IEC-gebaseerde transformator wordt gevraagd terwijl een leverancier IEEE-gebaseerde tekeningen en rapporten biedt. De eerste stap is niet om de apparatuur automatisch af te wijzen of de documenten te hernoemen. Vraag om de precieze verschillen, hun effect op het project en de bewijzen die worden voorgesteld voor acceptatie. Een verantwoordelijke ingenieur kan vervolgens beslissen of een alternatief wordt aanvaard, aanvullende verificatie wordt gevraagd of de oorspronkelijke eis wordt gehandhaafd.
Bewaar elk document in een register met een identificatienummer, vereisten, de reactie van de leverancier, technische specificaties en een referentie voor goedkeuring. Link de revisies van tekeningen en wijzigingen in het testplan met die registratie. Een verklaring als “equivalent” is niet volledig, tenzij de vergelijking uitlegt wat is geëvalueerd en wat buiten het toepassingsgebied valt.

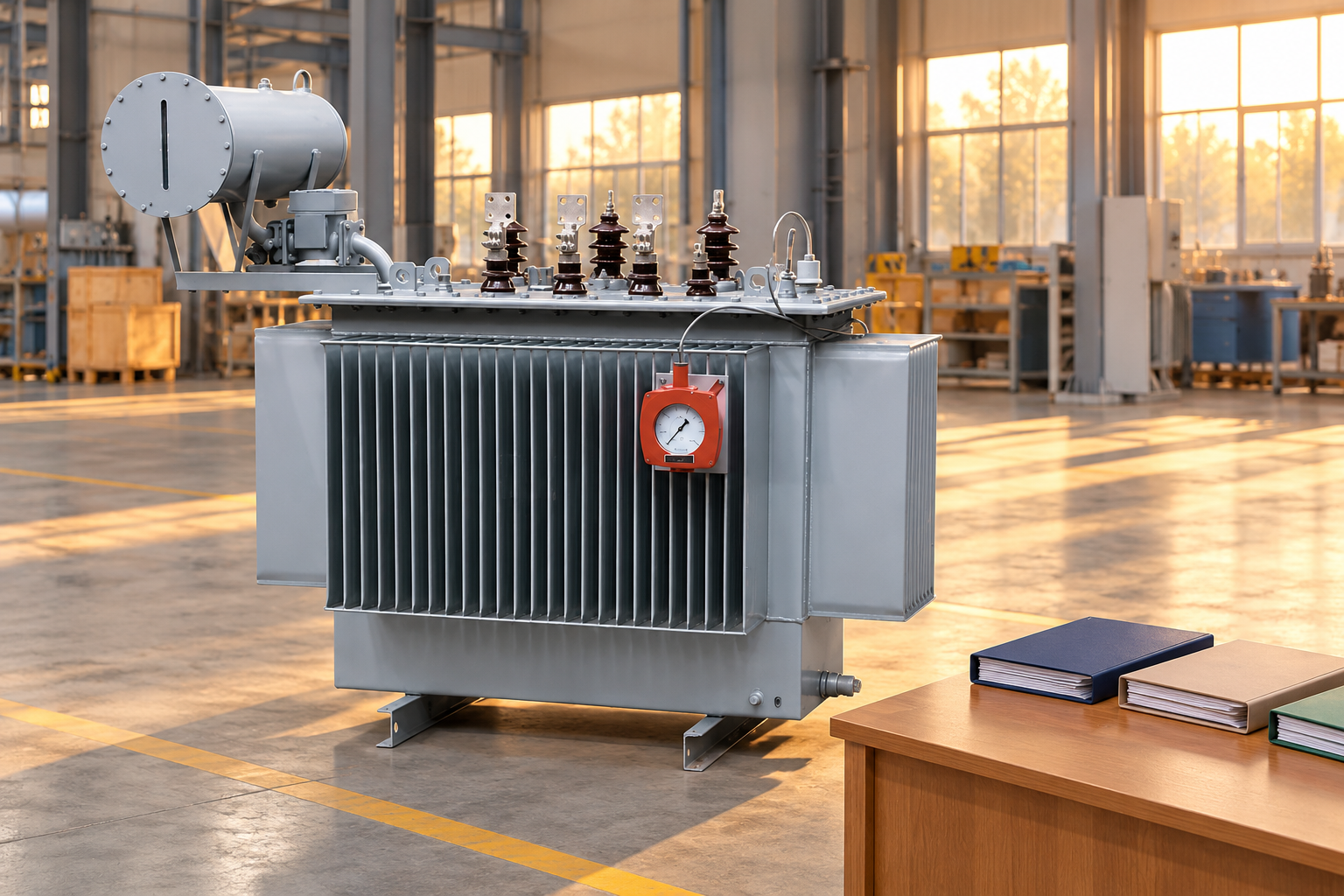

Bij de overdracht worden de serienummers, definitieve tekeningen, gegarandeerde gegevens, ondertekende rapporten, informatie op de naamplaat en gesloten afwijkingen verwerkt. Oliegeïmpregneerde transformatorgeleiding biedt de bredere context voor de apparatuur. Deze vergelijking van normen ondersteunt het selecteren van documenten en het beoordelen van offertes; ze bevestigt geen specifieke productkwaliteit en vervangt geen goedgekeurd projectontwerp.
De onderstaande NPTEL-lezing beschrijft de analyse en het testen van driefasige transformatoren. Het biedt een educatieve achtergrond voor het begrijpen van gemeten waarden voordat een fabriekstestmatrix wordt besproken. Het vergelijkt niet elke IEC- en IEEE-clausule en vervangt de documenten van beide uitgevers niet. Laboratoriumwerk vereist gekwalificeerd personeel en goedgekeurde veiligheidsmaatregelen.
Verdere opleiding: Mod-01 Lec-15 Lezing-15-Analyseren en testen van driefasige transformatoren — nptelhrd. Onderwijsachtergrond: dit is geen vergunning voor exploitatie. Open de video op YouTube.
Geen enkel etiket op zichzelf garandeert kwaliteit of geschiktheid. Evaluatie van de toepasselijke documentatie, projectvereisten, gegarandeerde prestaties, configuratie en verificatiebewijzen. De apparatuur moet voldoen aan de overeengekomen contractuele en operationele voorwaarden.
Een leverancier kan een dubbele conformiteit aanbieden, maar de koper moet een gedetailleerde matrix en ondersteunende bewijsstukken voor de daadwerkelijke apparatuur vragen. Het is beter om verschillen en uitzonderingen expliciet te bespreken dan om een algemene brochuretekst te accepteren.
Nee. Identificeer eerst de terminal, de golfvorm, de grootte, de testprocedure en de acceptatiegrondslag. Vergelijkbare terminologie of waarden bewijzen niet dat de volledige isolatie- en verificatievereisten gelijkwaardig zijn.
Vermeld de reikwijdte van de apparatuur, de gebruiksvoorwaarden, de specificaties, de toepasselijke normen en versies, de vereiste tests, de verwachtingen met betrekking tot bewijsmateriaal, de voorrang van documenten en het afwijkensproces. Vraag elke leverancier om hetzelfde gecontroleerde schema te retourneren, met duidelijke uitzonderingen.
