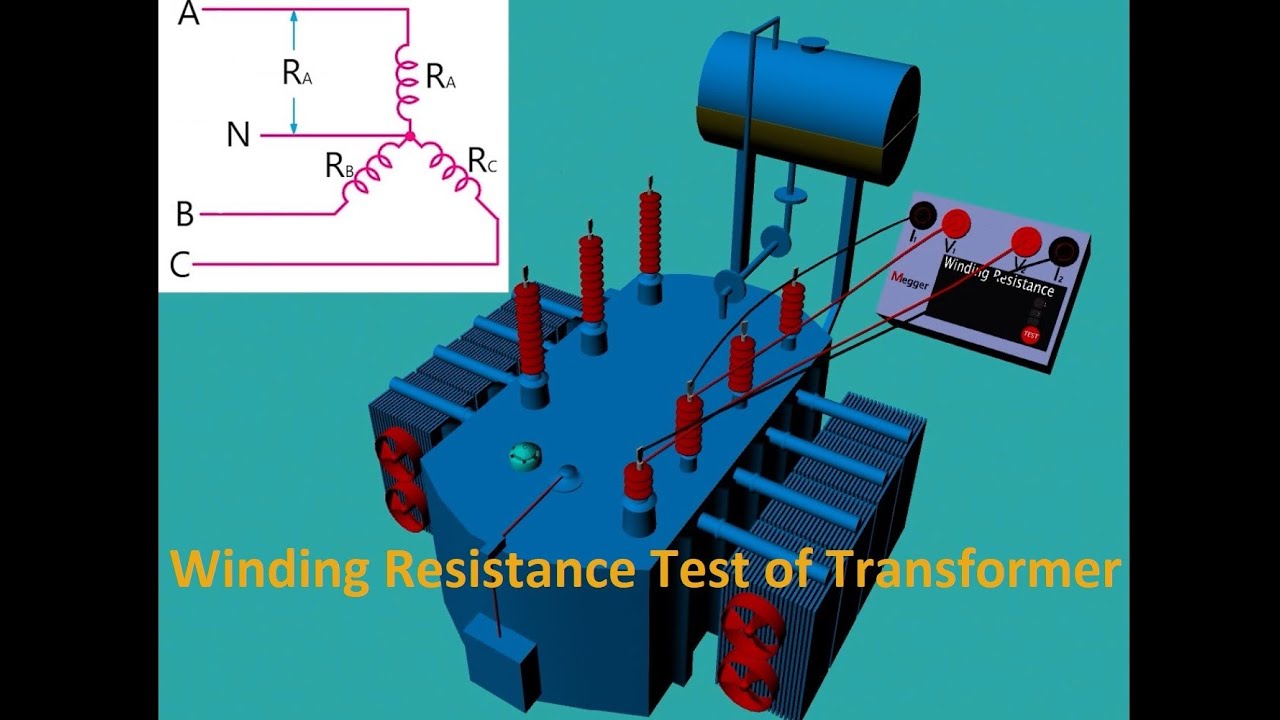

Un test di resistenza degli avvolgimenti del trasformatore è un controllo sul campo controllato utilizzato per individuare giunti allentati, conduttori danneggiati, contatti difettosi del commutatore di presa e squilibri tra le fasi. Un test utile non è semplicemente un numero su uno strumento. Inizia con un isolamento sicuro, utilizza un collegamento ripetibile e condizioni documentate, e termina con il confronto rispetto ai corretti limiti del costruttore e alla storia dell'asset stesso.
Questa guida spiega la sequenza pratica per gli avvolgimenti dei trasformatori di potenza e le loro connessioni di trasporto della corrente. È scritta per proprietari, team EPC, ingegneri di collaudo e pianificatori della manutenzione che hanno bisogno di definire l'ambito, esaminare il rapporto di un appaltatore o decidere se un risultato insolito richiede ulteriori indagini. Non sostituisce il manuale dell'apparecchiatura, una procedura di sezionamento approvata o il giudizio di un professionista qualificato nei test elettrici.
Il test è progettato per individuare collegamenti allentati, conduttori danneggiati, contatti difettosi del commutatore di presa e squilibri tra le fasi. È particolarmente efficace quando vengono impiegati nel tempo lo stesso metodo, le stesse connessioni, la stessa classe di strumento e le stesse regole di correzione. Ciò produce una linea di base in grado di rivelare un deterioramento graduale prima che evolva in surriscaldamento, cedimento dell'isolamento o interruzione non pianificata.
Non è in grado di identificare ogni difetto da solo. I beni elettrici sono sistemi: connessioni, isolamento, meccanismi, cavi, controlli, ambiente e carico interagiscono. Una diagnosi credibile combina la lettura con le condizioni visive, la storia operativa, le informazioni termiche, i registri di protezione e prove elettriche o dell'olio complementari. Un singolo risultato copiato da un bene o da uno standard diverso non è un criterio di accettazione difendibile.
Registrare la potenza nominale del trasformatore, il gruppo vettoriale, la posizione della presa, la temperatura degli avvolgimenti, l'identificazione dei morsetti e la precedente linea di base. Isolare ogni fonte, applicare le messe a terra, quindi rimuovere solo le messe a terra richieste dal metodo di prova approvato.
Definire la decisione prima dell'arrivo dei tecnici. Si tratta di un collaudo di accettazione, di un controllo post-manutenzione, di un'indagine basata sulle condizioni o di un'indagine dopo un intervento? Lo scopo determina quali sezioni vengono testate, quali componenti ausiliari vengono scollegati, quante operazioni ripetute sono necessarie e quali dati di confronto devono essere disponibili. Includere disegni, dati di targhetta, numeri di serie, posizione del preselettore o dell'interruttore e gli esatti punti di prova nel pacchetto di lavoro.
Lo strumento per questo lavoro è un ohmmetro per avvolgimenti in corrente continua calibrato con protezione da scarica. Il suo intervallo di misura, l'uscita, gli accessori e le caratteristiche di sicurezza devono essere adatti all'apparecchiatura. La taratura deve essere aggiornata e tracciabile nell'ambito del programma di qualità dell'organizzazione. Ispezionare i cavi e i morsetti prima dell'uso; un cattivo contatto, un isolamento danneggiato o una prolunga non idonea possono generare risultati fuorvianti ed esporre il personale all'energia immagazzinata.
Solo persone qualificate devono eseguire questo lavoro. Il responsabile deve identificare ogni possibile fonte elettrica, seguire la procedura di blocco e sezionamento del sito, verificare l'assenza di tensione con un dispositivo adeguato, applicare messe a terra di protezione secondo necessità e controllare l'energia elettrica e meccanica immagazzinata. Anche le apparecchiature adiacenti in tensione e la tensione indotta devono essere considerate nella valutazione dei rischi.
Alcuni test caricano la capacità o magnetizzano un circuito induttivo. L'apparecchiatura può trattenere energia pericolosa dopo lo spegnimento dello strumento. Utilizzare l'indicazione di scarica del tester, attendere il periodo di scarica approvato, verificare la condizione e riapplicare le messe a terra prima che chiunque modifichi i collegamenti. Non presumere mai che una bassa tensione di test significhi una situazione a bassa energia.
Utilizzare una scheda di dati cartacea anziché trascrivere i risultati in un secondo momento. Registrare la prima lettura, la lettura stabilizzata, il tempo, la portata, la corrente o la tensione applicata, lo stato dell'apparecchiatura, le condizioni ambientali e qualsiasi suono o movimento insolito. Se un valore appare anomalo, fermarsi e ripetere il controllo dei collegamenti prima di aumentare lo stress o di azionare ripetutamente il dispositivo.
La resistenza viene solitamente confrontata tra le fasi dopo la correzione della temperatura e rispetto ai dati di fabbrica o precedenti dati sul campo. Un trend stabile conta più di un generico numero di superamento.
| Punto di revisione | Schema rassicurante | Motivo per indagare |
|---|---|---|
| Confronto di fase | I valori corretti sono ragionevolmente bilanciati | Una fase costantemente alta o instabile |
| Tocca tendenza | Cambiamento fluido e ripetibile tramite tocco | Passo brusco o valore erratico |
| Ripeti la lettura | Torna allo stesso valore | Deriva dopo un assestamento adeguato |
Inizia dalla qualità dei dati. Conferma i terminali corretti, il contatto a conduttore rigido, un'alimentazione stabile dello strumento, la posizione prevista dell'asset e un tempo di assestamento adeguato. Applica solo la correzione della temperatura o del metodo riconosciuta dalla procedura di riferimento. Confronta fasi o percorsi equivalenti, ma ricorda che l'asimmetria di progetto può essere legittima. I dati di fabbrica, i dati di messa in servizio e un trend di campo stabile sono riferimenti migliori di una percentuale inspiegabile trovata online.
Un risultato elevato o instabile può indicare un giunto della boccola allentato, un contatto del commutatore ossidato, trefoli rotti, un errato posizionamento dei cavi o una stabilizzazione magnetica incompleta. Quando un risultato è sospetto, documentare le evidenze e utilizzare prima il controllo successivo meno invasivo. Ciò può significare pulire e ricollegare i cavi, ripetere nelle stesse condizioni, ispezionare un giunto, controllare un circuito ausiliario o pianificare una diagnostica complementare. Non azionare o sollecitare ripetutamente apparecchiature che mostrano segni di danneggiamento attivo.
Un rapporto completo identifica il progetto, l'asset, il produttore, il modello, il numero di serie, i valori nominali, la posizione e la sezione testata. Indica l'istruzione di lavoro e la norma di riferimento, la marca e il modello dello strumento, la data di scadenza della calibrazione, lo schema di collegamento, la posizione dell'apparecchiatura, le condizioni ambientali e lo stato di sicurezza. I risultati grezzi devono essere conservati insieme a qualsiasi risultato corretto o calcolato.
La conclusione dovrebbe separare l'osservazione dall'interpretazione. “La fase B ha misurato valori superiori rispetto alle fasi A e C” è un'osservazione; “ispezionare il collegamento della fase B poiché la differenza è persistita dopo la ricollegatura dei cavi” è una raccomandazione. Includere fotografie e file di traccia quando aiutano un futuro revisore a riprodurre la decisione. Registrare il lavoro correttivo e il nuovo test nello stato finale anziché sovrascrivere il valore rilevato inizialmente.
I test creano valore quando i risultati portano all'azione. Assegnare a ciascun risultato una disposizione: accettabile per il servizio, monitorare a un intervallo definito, correggere prima dell'energizzazione o rimuovere dal servizio per un'indagine ingegneristica. Aggiungere il risultato alla cronologia dell'asset e utilizzare gli stessi identificatori negli ordini di lavoro, nelle termografie a infrarossi, nei rapporti sull'olio e negli eventi di protezione.
Imposta il prossimo intervallo basandoti sul rischio anziché sull'abitudine. Considera la criticità delle apparecchiature, l'età, l'impiego, l'esposizione ai guasti, l'ambiente, i difetti precedenti, la disponibilità di ricambi e la conseguenza del guasto. Un bene stabile a basso rischio può giustificare il normale intervallo di programma, mentre un trend in deterioramento o un evento operativo grave possono richiedere un controllo mirato anticipato. Documenta il motivo in modo che il revisore successivo comprenda perché l'intervallo è cambiato.
Per i nuovi progetti, l'accesso ai test e la manutenibilità dovrebbero essere discussi durante gli acquisti. La configurazione del trasformatore in bagno d'olio S11-M influenza l'accesso al terminale, la disposizione degli scomparti, la protezione ambientale e le informazioni di base fornite alla consegna. Il più ampio guida alla prova del rapporto di trasformazione del trasformatore aiuta a inserire questo controllo in un piano coordinato di collaudo o manutenzione.
Utilizzare l'edizione specificata nel progetto e le istruzioni del produttore. Queste pagine di riferimento neutre sono utili punti di partenza per la sicurezza, l'ambito della manutenzione e la calibrazione:
Il suo scopo principale è individuare giunti allentati, conduttori danneggiati, contatti difettosi del commutatore di presa e squilibrio tra le fasi. Il risultato deve essere valutato utilizzando le indicazioni del costruttore, letture comparabili e la cronologia dell'apparecchiatura.
Il circuito primario è normalmente isolato e posto in una condizione di lavoro elettricamente sicura. Qualsiasi lavoro diagnostico sotto tensione richiede una specifica procedura approvata, personale qualificato e una valutazione del rischio.
No. Conferma prima la configurazione del test, il contatto principale, le condizioni dello strumento, la temperatura, l'umidità e la ripetibilità. Invia un risultato anomalo persistente per la revisione ingegneristica e test complementari.
Registrare l'identità del bene, i dati di targhetta, la configurazione del circuito e dei test, lo stato dello strumento e della taratura, le condizioni ambientali, le letture grezze, le correzioni, il riferimento di accettazione, la condizione riscontrata (as-found) e lasciata (as-left), e le raccomandazioni.
Un test disciplinato della resistenza degli avvolgimenti di un trasformatore è quindi un processo decisionale, non una semplice formalità. Una preparazione sicura e dati ripetibili proteggono innanzitutto le persone; un'attenta interpretazione trasforma poi la misurazione in un'azione pratica di affidabilità.
