Peringkat hubung singkat switchgear tegangan menengah harus setidaknya sebesar arus gangguan prospektif maksimum pada titik instalasinya untuk durasi yang ditentukan, sementara kapasitas pemutusan pemutus arus, ketahanan puncak, peringkat bus, susunan pembumian, dan waktu pembersihan proteksi harus diperiksa sebagai satu sistem yang terkoordinasi. Panduan ini memberikan cara praktis bagi para insinyur proyek, tim EPC, dan pembeli untuk menentukan masukan, membandingkan opsi, dan mendokumentasikan keputusan akhir. Panduan ini berfokus pada tugas pencarian di balik peringkat hubung singkat switchgear tegangan menengah tanpa mengganti kajian yang disetujui, peraturan setempat, gambar pabrikan, atau pertimbangan teknik yang berkualifikasi.
Peringkat hubung singkat dari switchgear tegangan menengah harus setidaknya sebesar arus gangguan prospektif maksimum pada titik instalasinya untuk durasi yang ditentukan, sementara kapasitas pemutusan pemutus arus, ketahanan puncak, peringkat bus, susunan pembumian, dan waktu pembersihan proteksi harus diperiksa sebagai satu sistem yang terkoordinasi.
Poin pentingnya adalah menjaga konsistensi batas kelistrikan. Peringkat pada diagram garis tunggal, papan nama peralatan, laporan studi, dan penawaran harga dapat menjelaskan kondisi operasi yang berbeda. Sebelum membandingkannya, pastikan tegangan, frekuensi, jumlah fasa, metode pembumian, susunan sakelar normal, kondisi darurat (kontinjensi), dan tanggal data sumber.
Untuk pengadaan, terjemahkan kesimpulan teknik menjadi persyaratan yang dapat diverifikasi. Minta pemasok untuk mengidentifikasi standar yang berlaku, nilai yang dideklarasikan, konfigurasi yang diuji, gambar, toleransi, dan dokumen yang akan diserahkan untuk persetujuan. Hindari menerima pernyataan umum seperti “sesuai untuk sistem” bila tugas aktual belum dicantumkan.
Arus Hubung Singkat Simetris yang Tersedia harus ditentukan dari dasar desain yang disetujui, bukan disimpulkan dari nama keluarga produk. Untuk rating hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus operasional, dan batasan di mana item ini berlaku. Ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
Arus Tahan Singkat Waktu Terukur harus ditentukan dari basis desain yang disetujui, bukan disimpulkan dari nama keluarga produk. Untuk rating hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus pengoperasian, dan batasan yang berlaku untuk item ini. Hal ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
Arus Tahan Puncak Pengenal harus ditentukan dari basis desain yang disetujui, bukan disimpulkan dari nama keluarga produk. Untuk rating hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus operasional, dan batas yang berlaku untuk item ini. Hal ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
Kapasitas Pemutusan Pemutus Arus harus ditentukan dari basis desain yang disetujui, alih-alih disimpulkan dari nama keluarga produk. Untuk kapasitas hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus pengoperasian, dan batasan tempat item ini berlaku. Ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
Durasi Gangguan harus ditentukan dari basis desain yang disetujui daripada disimpulkan dari nama keluarga produk. Untuk rating hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus operasional, dan batas tempat item ini berlaku. Ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
Ekspansi Sistem Masa Depan harus ditentukan dari basis desain yang disetujui, alih-alih disimpulkan dari nama keluarga produk. Untuk rating hubung singkat switchgear tegangan menengah, catat dokumen sumber, kasus operasional, dan batas yang berlaku untuk item ini. Hal ini mencegah nilai yang benar digunakan di bagian sistem yang salah.
Tinjau item terhadap peralatan yang terhubung dan konfigurasi masa depan. Perubahan pada kekuatan sumber, jalur kabel, enklosur, pengaturan proteksi, kondisi sekitar, atau urutan pengoperasian dapat mengubah kesimpulan. Jika informasi bersifat sementara, tandai dengan jelas dan wajibkan konfirmasi sebelum pengadaan atau pemberian tegangan.
| Titik masukan atau keputusan | Di mana mendapatkannya | Cara menggunakannya |
|---|---|---|
| Arus gangguan yang tersedia | Dari studi hubung singkat di bus yang tepat | Tidak boleh melebihi kapasitas perakitan dan pemutus arus |
| Arus singkat | Pelat nama switchgear dan sertifikat pengujian | Cocokkan kA dan durasi pengenal |
| Ketahanan puncak | Data pabrikan untuk perakitan | Periksa beban elektrodinamik, bukan hanya arus RMS |
| Waktu pembersihan | Studi proteksi relai, pemutus sirkuit, dan cadangan | Gunakan jalur kliring terpanjang yang kredibel |
| Perubahan sistem | Utilitas, transformator, motor, dan generator | Izinkan untuk konfigurasi masa depan yang disetujui |
Sebuah studi melaporkan arus gangguan simetris sebesar 21 kA pada bus dan waktu pemadaman total di bawah satu detik. Rakitan 25 kA mungkin tampak memadai, tetapi insinyur tetap harus memeriksa durasi pengenal yang berlaku, arus puncak, tugas pemutus, kontribusi utilitas di masa mendatang, dan kontribusi motor apa pun sebelum menetapkannya.
Lembar perhitungan yang berguna menunjukkan input terlebih dahulu, kemudian konversi, hasil antara, dan pemilihan akhir. Pisahkan jaminan pabrikan dari estimasi perencanaan. Jika suatu hasil berubah secara material ketika asumsi yang wajar berubah, identifikasikan sensitivitas tersebut dalam tinjauan desain alih-alih menyajikan satu angka sebagai kepastian.
Untuk topik perhitungan, pertahankan hasil yang tidak dibulatkan hingga langkah pemilihan akhir dan cantumkan satuan di samping setiap nilai. Untuk topik perbandingan, gunakan kondisi servis yang sama untuk kedua opsi. Untuk topik klasifikasi, kutip penandaan lengkap dan kondisi instalasi yang diuji alih-alih mengekstrak satu peringkat yang menarik.
Sediakan diagram satu garis proyek dan lembar data ringkas. Nyatakan tegangan layanan, frekuensi, fasa, pembumian sistem, kerja kontinu, kapasitas hubung singkat, lingkungan, lokasi pemasangan, enklosur, pasokan bantu, kebutuhan komunikasi, dan hierarki dokumen yang berlaku. Identifikasi nilai mana yang dijamin dan mana yang hanya untuk informasi.
Minta gambar kerangka dan fondasi, detail terminal, informasi kehilangan panas, data pengangkatan, diagram perlindungan dan kontrol, rencana pengujian, laporan pengujian rutin, sertifikat yang relevan dengan peringkat yang dinyatakan, petunjuk pemasangan, informasi pemeliharaan, dan suku cadang yang direkomendasikan. Pemasok harus mencantumkan setiap penyimpangan dari permintaan alih-alih secara diam-diam mengganti susunan standar.
Shenheng halaman produk switchgear dapat mendukung pertanyaan proyek, tetapi konfigurasi akhir, peringkat, dan aksesori harus dikonfirmasi dalam penawaran teknis yang disetujui. Gunakan yang lebih luas panduan switchgear untuk memahami kategori peralatan induk.
Artikel ini adalah untuk perencanaan dan peninjauan teknis. Studi kelistrikan, penyaklaran, pengujian, pemasangan, dan pemeliharaan harus dilakukan oleh orang yang berkualifikasi di bawah program keselamatan yang disetujui di lokasi kerja. Identifikasi semua sumber normal, alternatif, terinduksi, dan energi tersimpan sebelum pekerjaan dimulai. Terapkan isolasi, verifikasi ketiadaan tegangan, pembumian, dan kendali pendekatan yang diperlukan.
Jangan gunakan nilai blog sebagai batas penerimaan. Terapkan edisi standar yang disebutkan oleh kontrak, otoritas yang memiliki yurisdiksi, instruksi pabrikan, dan spesifikasi proyek yang disetujui. Jika dokumen-dokumen saling bertentangan, catat masalah tersebut dan dapatkan resolusi teknis formal.

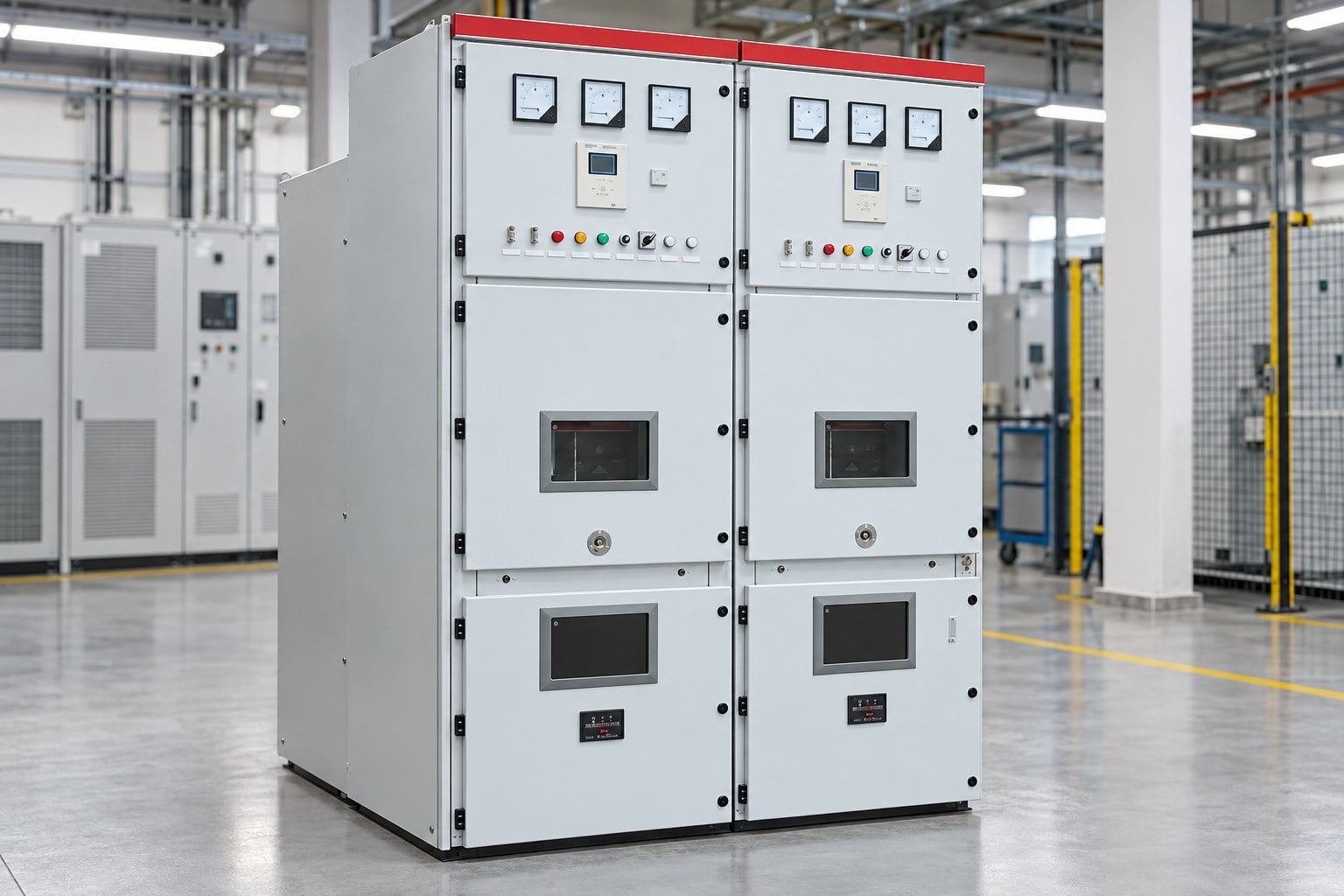

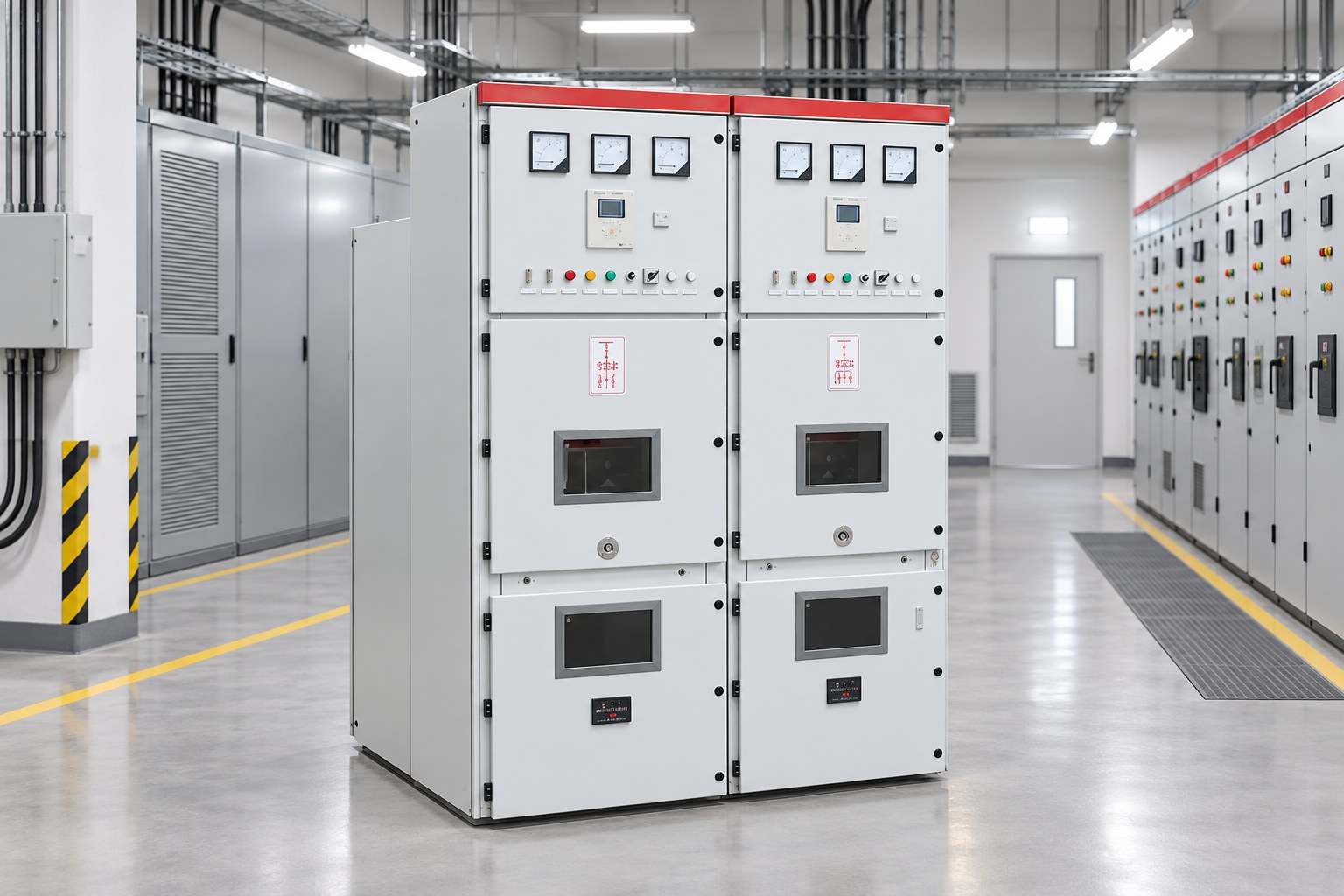

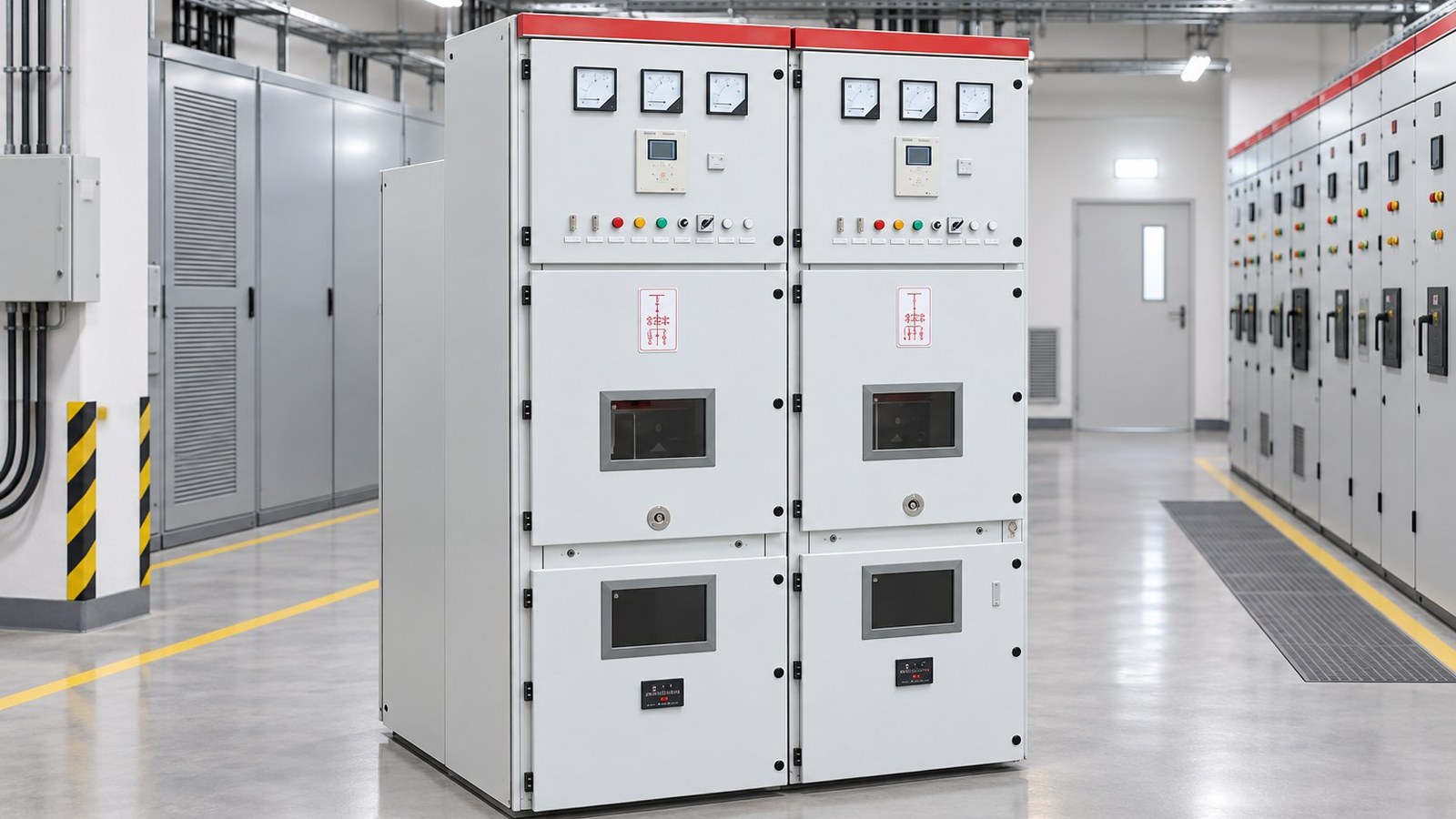

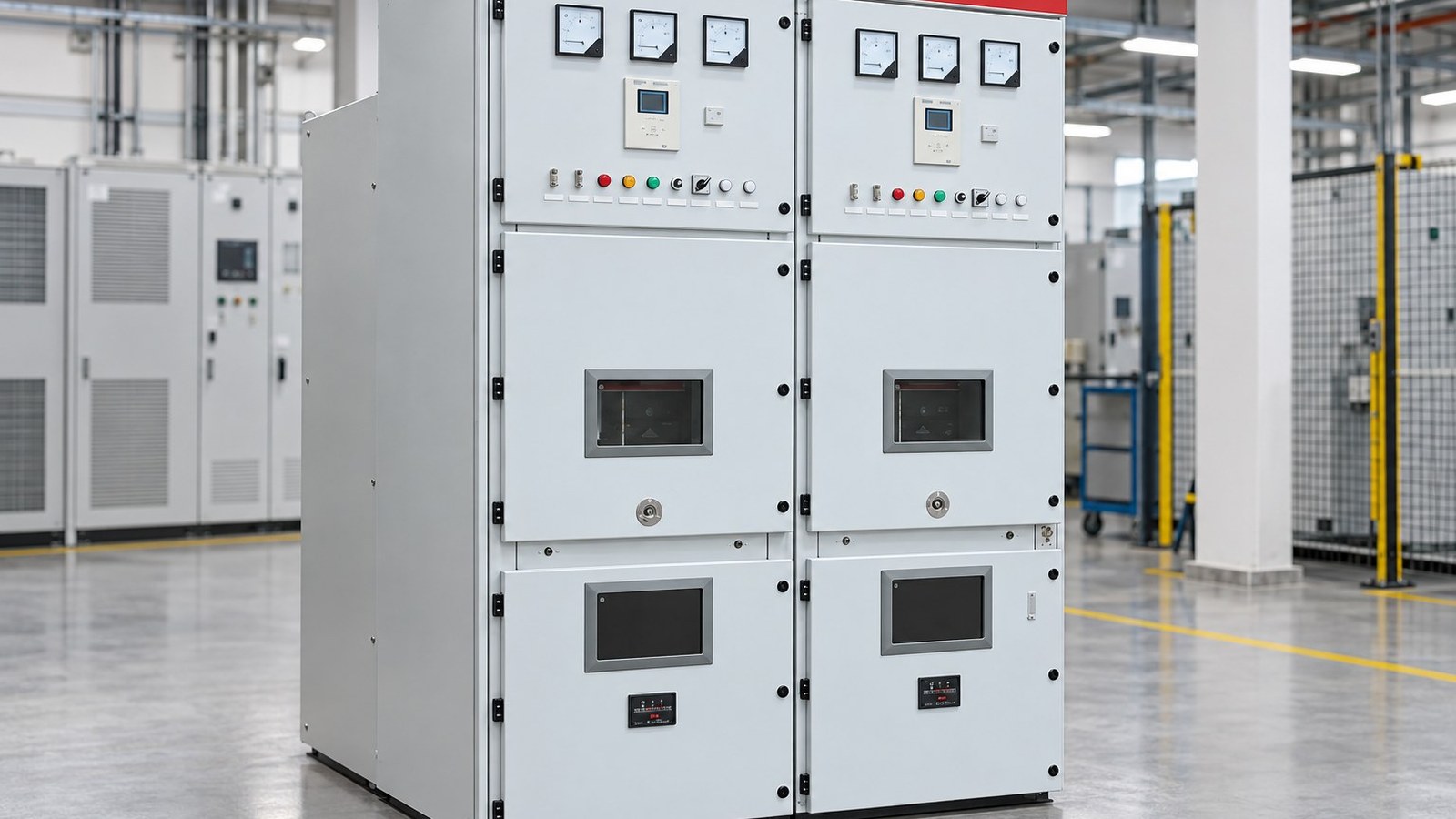

Gambar peralatan yang dihasilkan dalam artikel ini didasarkan pada foto produk asli Shenheng dan hanya mengilustrasikan konteks perencanaan. Gambar tersebut bukanlah diagram pengkabelan, gambar konstruksi bersertifikat, atau bukti konfigurasi proyek yang disuplai.
Gunakan edisi khusus proyek dan persyaratan lokal. Sumber-sumber netral ini memberikan konteks keselamatan, jaringan, dan pengukuran lebih lanjut:
How Do Substations Work? oleh Practical Engineering menyediakan pengantar visual tentang konteks peralatan. Artikel ini tetap lengkap tanpa video tersebut.
Konfirmasikan batas proyek, kasus pengoperasian, identitas peralatan, dan dokumen desain yang mengatur sebelum menggunakan peringkat, rumus, atau perbandingan.
Tidak. Kelas tegangan, desain peralatan, kondisi lingkungan, filosofi proteksi, dan persyaratan lokal dapat mengubah jawabannya. Konfirmasikan pilihan akhir dengan insinyur proyek dan pabrikan.
Nyatakan tegangan sistem, rating, kapasitas hubung singkat (fault duty), lingkungan, urutan operasi, standar yang berlaku, gambar yang diperlukan, pengujian, dokumentasi, dan persyaratan ekspansi di masa mendatang yang relevan dengan topik tersebut.
Daftar setiap asumsi beserta sumbernya dan tanggal konfirmasi yang direncanakan. Hitung ulang hasilnya ketika utilitas, beban, proteksi, atau informasi situs yang telah diverifikasi tersedia.
Tidak. Hal ini mendukung perencanaan dan peninjauan awal, namun desain kelistrikan akhir dan kontrol pekerjaan harus diselesaikan oleh personel yang berkualifikasi menggunakan data proyek yang disetujui.
Peringkat arus hubung singkat switchgear tegangan menengah harus setidaknya sebesar arus gangguan prospektif maksimum pada titik instalasinya untuk durasi yang ditentukan, sementara kapasitas pemutusan pemutus sirkuit, ketahanan puncak, peringkat bus, susunan pembumian, dan waktu pembersihan proteksi harus diperiksa sebagai satu sistem yang terkoordinasi. Hasil proyek yang dapat dipertanggungjawabkan menghubungkan peringkat atau susunan yang dipilih dengan masukan yang dapat dilacak, skenario operasional yang kredibel, peralatan yang terkoordinasi, dan bukti yang dapat diverifikasi sebelum diberi energi. Catatan tersebut lebih berharga daripada aturan umum karena tetap dapat dipahami saat sistem berubah.
