اختبار محتوى مثبطات النفط في المحولات: تفسير نتائج DBPC

A اختبار محتوى مثبطات زيت المحولات يقيِّم تركيز المواد المضادة للأكسدة المحددة المتبقية في السائل العازل. بالنسبة للنفط المعدني الذي يحتوي على DBPC أو DBP، يساعد هذا الناتج المالك على مقارنة الاحتياطي الحالي للمادة المضادة للأكسدة مع مواصفات النفط الأصلي وعينات سابقة. ولكنه لا يقيس الماء أو القوة الموصلية أو حالة الورقة أو عمر المحول المتبقي. ابدأ من هوية النفط وطريقة الاختبار ووحدات الإبلاغ وتاريخ المعالجة؛ ثم تفسر التغيير الموثق بالاقتران مع نتائج أخرى تتعلق بحالة النفط. ويعد إضافة المقيّد قراراً هندسياً منفصلاً، وليس استجابة تلقائية لواحد من أدنى أرقام المختبر.

ما الذي يقيّمه المختبر

يعني DBPC هو 2,6-دي-تيرت بوتيل بارا-كروزول؛ ويعني DBP هو 2,6-دي-تيرت بوتيل فينول. هذه هي مواد كيميائية محددة، وليس اسمًا لكل المضافات التي قد تكون موجودة في سائل عازل. لا ينبغي التعامل مع الاختبار المعتمد على مادة كيميائية واحدة باعتباره مقياسًا عالميًا لحماية مضادات الأكسدة في كل سائل. يجب تحديد ما إذا كان المحول يحتوي على زيت معدني غير محوّل، أو محوّل جزئيًا، أو محوّل محوّل، وتخزين الشهادة الأصلية من المورد.

ASTM D2668 يصف قياس البنية الميكانيكية للنفط (DBPC) وBPD بالانبعاثات الحرارية كنسبة مئوية. ويشمل نطاقه المنشور الجديد والمستعمل من النفط العازل الكهربائي ضمن نطاق التركيز المحدد. والتمييز المفيد هو الاختلاف بين المادة المضافة التي يتم توفيرها أصلاً والمادة المتبقية أثناء الاستخدام. لا يزال على المختبر أن يقرر ما إذا كانت العينة وحالتها تتوافق مع الطريقة. فإن وجود سائل غير مألوف أو ملء مختلط أو تآكل كبير يستدعي فحص واضح للتطبيق.

لا تخلط بين نتيجة المقياس الإبطاء و اختبار حموضة زيت المحولات. يقيّم الإجراء الأول المضافات الواقية؛ ويحدد الإجراء الثاني الطلب على التخلل الناتج عن الأحماض. قد يكون لعينة مضافات محدودة قبل أن تظهر تغيرات كبيرة في الحموضة. وعلى العكس من ذلك، فإن تركيز المضافات في مواصفات الشراء لا يزيل التلوث أو أي تدهور آخر موجود بالفعل.

يجب تحديد خط الأساس الصحيح قبل مقارنة النتائج

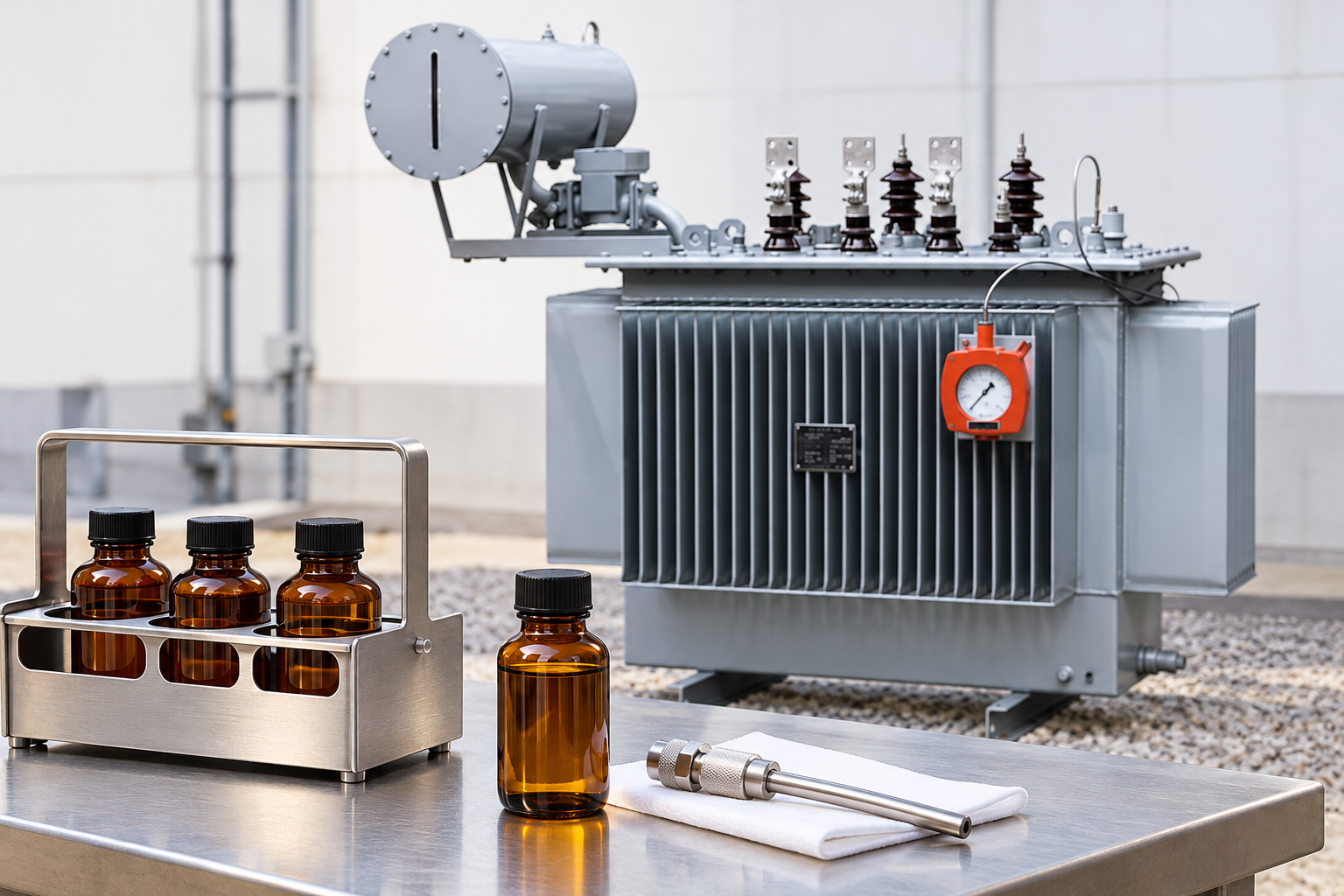

تتضمن القائمة الأساسية الأقوى اسم منتج النفط، وشهادة الشحنة، ورقم التسلسل التابع للمحول، والتقرير الأولي من المختبر. قم بتسجيل السائل الذي تم تسليمه بالفعل، بدلاً من نسخ مواصفات عامة من محول آخر. إذا كانت السجلات تصف نفطاً غير معقم، فمن الممكن توقع نتيجة DBPC منخفضة. ينبغي ألا يسبب ذلك تلقائياً توصية بتحويل هذا النفط إلى تركيبة معقمة.

لأجل محول الطاقة الصناعي المغمور بالزيت, يُطلب من المورد تحديد المواصفات السائلة المتفق عليها أثناء عملية الشراء. ويجب التأكد من تصنيف المضافات المقدمة من خلال مستندات الطلب وشهادة الزيت. ولا تشكل صور المنتج وقياسات الجهد الكهربائي للمعدات دليلاً كافياً على التركيبة السائلة. ويجب على شركة تصنيع المحولات ومورد الزيت حل هذه المسألة قبل أن يقترح مقاول الصيانة معالجة الأمر.

يلزم وجود خط أساس جديد بعد تغيير الزيت بشكل كبير، أو إعادة الاستخدام، أو إعادة التشغيل، أو الخلط مع منتج آخر. يُحتفظ بالنتائج السابقة في السجل، ولكن يُحدد التدخل بوضوح. قد تؤدي نقاط التقاطع عبر حدث معالجة غير موثق إلى إنشاء اتجاه انخفاض كاذب. قد تعكس الاختلافات التغييرات في التركيبة أو التخفيف أو قابلية المقارنة التحليلية، وليس استهلاك الزيت خلال الفترة التشغيلية الفاصلة.

اقرأ التقرير كحلقة من سلسلة الأدلة

استخدم التسلسل الزمني للاستعراض التالي قبل قبول التفسير. هذه هي عمليات فحص الوثائق، وليست حدود قبول عالمية. يأتي نطاق الطريقة من ASTM D2668؛ ويجب أن يأتي مستوى الإجراء من المواصفات الخاصة بالمالك المعمول بها وتقييم الزيت المحدد والمحول الكهربائي المعني.

اتصل بالمختبر ليتفهم سبب وجود نتيجة أقل من المتوقع. لا يعني انخفاض القيمة عن الحد المسموح به بالضرورة ان يكون الرقم صفرًا، ويجب أن يظل الحد المسموح به مرفقًا بالنتيجة. تجنب استبدال القيم المحجوبة بنسبة تركيز دقيقة اخترعها شخص آخر في جدول بيانات. قد يؤدي هذا الممارس إلى تشويه حساب الاستنفاد وإظهار دقة أكبر مما تدعمه القياسات.

لماذا قد يتغير تركيز المقيِّد

قد يتلف الأكسدة المادة المضافة الواقية، لكن الوقت التشغيلي ليس العامل الوحيد المهم. إن سجل درجة حرارة الزيت والتعرض للأكسجين والتركيبة الأصلية والتدخلات السابقة كلها أمور تتفاعل مع التحقيق. لذا فإن اتجاه التركيز هو إشارة إلى فهم السياق التشغيلي، وليس مقياساً زمنياً يحدد الوقت المتبقي قبل الفشل.

إذا تغير النتيجة بشكل مفاجئ، فاحرص أولاً على التحقق من السجلات. هل تم إضافة زيت أثناء إصلاح التسرب؟ هل تلقى المختبر عينة من القسم المقصود؟ هل تم التعبير عن التقرير السابق بالوحدات نفسها؟ هل تم استعادة السائل أو استبداله؟ يمكن الإجابة على هذه الأسئلة غالبًا قبل أن يفتح أي شخص المعدات أو يقترح إجراء أي أعمال كيميائية.

على سبيل المثال، تخيل أن تقاريرين متتاليين يظهران تركيزًا إضافيًا أقل، بينما يظهر سجل الصيانة أيضًا إضافة كبيرة بمزيج آخر معتمد. الخطوة التالية هي موازنة الخليط والحصول على تفسير من المختبر. سيكون من المغري تقسيم الفرق على أشهر سابقة للإصدار والإعلان عن عمر خدمة متبقي. لقد تغيرت التركيبة الأصلية، لذا فإن المقارنة تحتاج إلى خط أساس مؤكد.

إنشاء حزمة اختبارات مفيدة للمساعدة في الاختبار

حدد الاختبارات المساعدة وفقًا للمسألة التي يتم التحقيق فيها. يمكن أن تساعد الحموضة والتوتر الفاصل بين الأسطح في تقييم جوانب الحالة المرتبطة بالتفاعل الكيميائي. وتتطرق نتائج اختبارات الماء والانكسار المقطعي الكهربائي إلى خصائص أخرى هامة للوقود السائل. وتتناول تحليل الغاز المذاب أنماط الغاز المرتبطة بالخلل؛ وتوفر تحليل الفوران معلومات مختلفة مرتبطة بالدعم الحراري من الخشب. ولا يمكن الاستعاضة عن أي من هذه الاختبارات بقياس المادة المانعة.

ال مختبر المواد الموصلة السائلة في معهد بحوث الطاقة المركزي يتميّز اختبار السوائل وتحليل الغازات المذابة وتحليل الفوران بأنها قدرات منفصلة. هذه الفروق مفيدة عند تشغيل حزمة الاختبار: اكتب السؤال الاستراتيجي أولاً، ثم اختر المقاييس التي يمكنها الإجابة عليه. يمكن أن يترك القائمة الطويلة من الاختبارات دون وجود قرار محدد من الممكن أن يترك المالك غير متأكد من ما يجب فعله.

استخدم الموجود دليل تحليل الغازات المذابة بالنسبة إلى سؤال الغاز الملوث و دليل تحليل الفوران بالنسبة لمسألة العزل الورقي الفردي. إذا كانت هناك إنذارات أو ظروف تشغيل غير طبيعية أو أدلة أخرى ملحة، فاستخدم عملية الاستجابة الخاصة بالمالك بدلاً من الانتظار حتى يتم تطبيع اتجاه نمو العقار.

كيف تدعم التحليل بالأشعة تحت الحمراء النتيجة

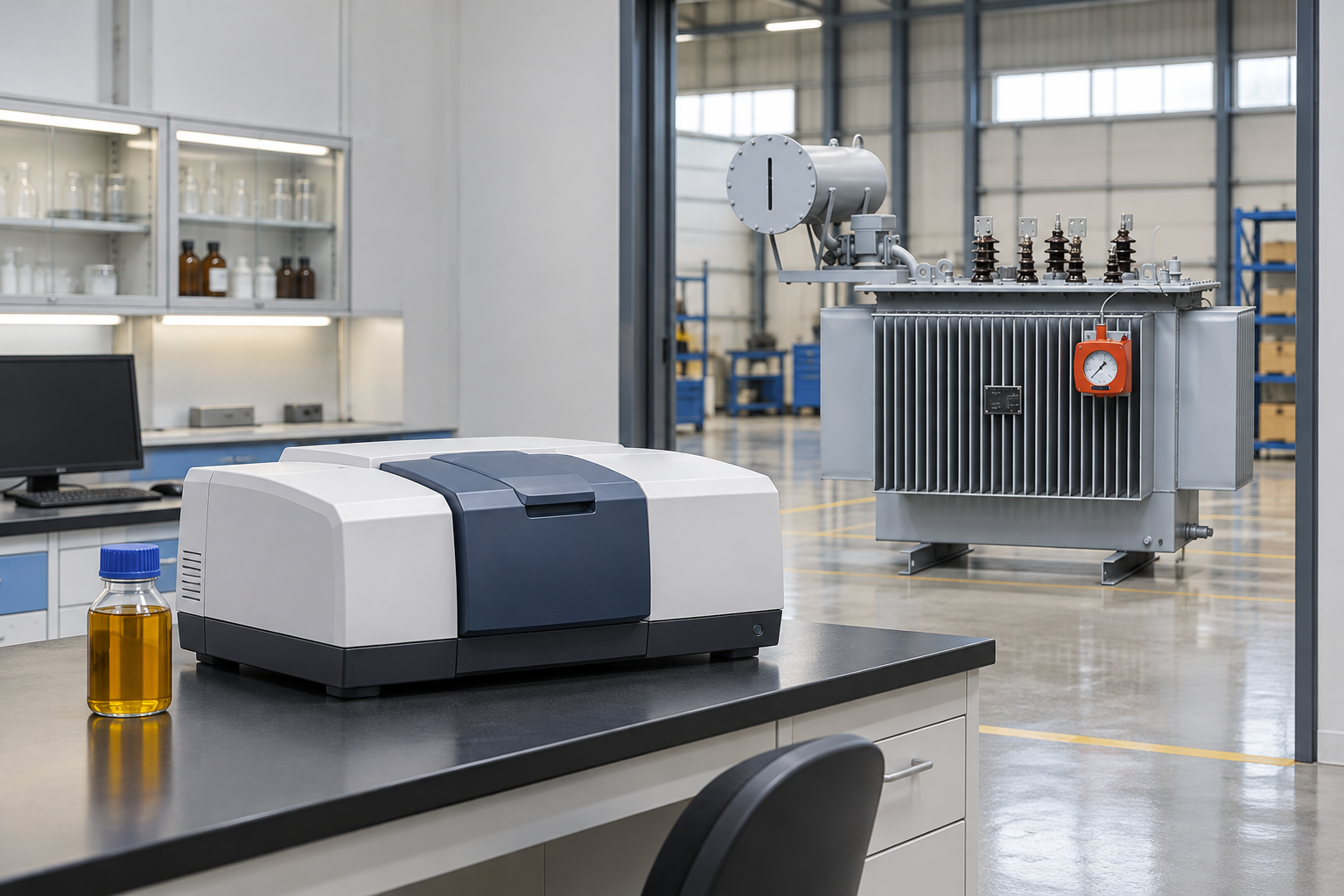

تستخدم التحاليل الحرارية بالأشعة تحت الحمراء امتصاص الجزيئات لتحديد وتحديد كميات المركبات المختارة وفقًا لمقياس قياسي مناسب. لهذا التطبيق، يحتاج المختبر إلى طريقة مناسبة للمضادات الحيوية المحددة ومصفوفة الزيت. اسأل عن كيفية التعامل مع المكونات المزدوجة، والحدود المقدرة، وعينات التحلل الشديدة. هذه التفاصيل أكثر فائدة للمالك من صورة لأداة حديثة.

تُقدِّم المحاضرة التالية في NPTEL IIT Bombay نظرة عامة حول الكيمياء الطيفية بالأشعة تحت الحمراء، وهي المبدأ التحليلي وراء هذا النوع من القياسات. إنها دراسة أساسية وليست عرضاً لبرنامج اختبار ASTM D2668، أو تعليمات المعايرة، أو إجراء صيانة للمحول. تسيطر الطريقة المعتمدة في المختبر ومراقبة الجودة على الاختبار الفعلي.

التعلم الإضافي: الأسبوع الرابع: المحاضرة 22: مقدمة إلى الكيمياء الحرارية — NPTEL IIT Bombay. متاح على يوتيوب.

حدد ما إذا كان استئناف الإيقاف مبرراً أم لا

ينبغي أن يؤدي وجود نتيجة مخفّضة مؤكدة إلى إجراء مراجعة موثّقة، وليس إلى جرعة إضافية غير رسمية. وينبغي أن تحدّد المراجعة التركيبة الحالية للزيوت، والحالة العامة، وأدلة التوافق، ومتطلبات شركة تصنيع المحولات وأهداف الصيانة الخاصة بالمالك. لا يمكن افتراض أن إضافة مضادات الأكسدة سيؤدي إلى إزالة الأحماض الموجودة أو الرطوبة أو الجسيمات أو الترسبات. هذه هي أسئلة مختلفة تتعلق بالمعالجة.

إذا تمت الموافقة على إعادة التشغيل، فيجب أن يحدد نطاق العمل المتضمنة المتخصص المسؤول والمواد المناسبة وكمية الزيت المعتمدة، ونهج المزج المراقَب، وتأكيد المعالجة اللاحقة. ولا يقدم هذا المقال قصدًا أي وصفة جرعات. ولا يمكن لحساب عام أن يأخذ في الاعتبار مزيج غير معروف، أو مخزون غير دقيق، أو مضاف غير مناسب، أو قيودات على المعدات. كما يجب أن تحدد مواصفات المعالجة المكتوبة أيضًا كيفية التحقق من التركيز النهائي وحالة الزيت.

احتفظ بسجل قبل وبعد التدخل. سجل تاريخ التدخل، وهوية المادة، والوثائق ذات الصلة الخاصة بالجهاز، ونتائج المختبر. حدد متى تكون العينة بعد العملية ممثلة وفقًا للإجراء المعتمد. قد تُظهر العينة التي تم أخذها قبل خلط السائل بشكل كاف، انطباعًا مضللاً عن النجاح، حتى لو تم حساب الكمية الكيميائية بشكل صحيح.

ما يجب تضمينه في طلب من المختبر

أرسل هوية المعدات، وخصائص السائل، وحالة الخدمة، وتاريخ آخر المعالجة، والتقارير ذات الصلة السابقة. اسأل عن المكونات النشطّة المحددة، والوحدات، والطريقة، وأي قيود على التفسير. أخبر المختبر بأن الطلب يتعلق بقبول النفط الجديد، أو التطورات الروتينية، أو التقييم قبل العلاج المحتمل؛ فهذه قرارات مختلفة تتطلب أدلة مختلفة.

في حالة المعدات الجديدة، ضع هذا الشرط ضمن السياق الأوسع. استعراض شراء المحولات المغمورة بالزيت. إن البيان العام للمورد بأن أحد النفط مناسب هو أقل فائدة من شهادة مجموعة محددة ومواصفات قبول متفق عليها. لا تصف النفط أو المحول غير المؤكد بالاعتماد على متطلبات معينة إلا إذا ظهرت طريقة الاختبار في عرض الأسعار.

وأخيرا، اجعل التقرير قابلاً للتنفيذ: حدد من يراجع التقرير، وما يشكل تغييراً غير متوقع، والملفات التي تصاحب التقييم. حافظ على فترات الرصد ومعايير التدخل الخاصة بمخاطر الموجودات وبرنامج الصيانة المعمول به. ولا ينبغي أن تحل عتبة عامة على الإنترنت محل الأساس التقني المستخدم في التثبيت.

الأسئلة الشائعة

هل يعني وجود مثبط منخفض أن من الضروري إيقاف تشغيل المحول؟

وليس من تلقاء نفسه. تأكد من هوية السائل وقياساته واتجاهاته، ثم قم بتقييم أدلة الحالة الأخرى وفقًا لإجراءات التشغيل الخاصة بالمالك. تتطلب الإنذارات العاجلة أو أدلة العطل المستقلة استجابة خاصة بها ولا ينبغي تجاهلها لأن نتيجة المقياس قد تبدو واضحة التفسير.

هل يتساوى محتوى DBPC مع استقرار الأكسدة؟

لا. يقيس مقياس المحتوى تركيز مضاف محدد. وتقيّم استقرار الأكسدة التصرف في ظل ظروف الاختبار المعجلة المحددة. ويمكن أن يخدم كلا المقاييس في تقييم المكونات، لكنهما لا يقيسان نفس الخاصية أو لا يوفران نتائج متماثلة.

هل يمكن استخدام الزيت الطازج لتصحيح العدد؟

تغيير المستوى الأعلى يتطلب أكثر من مجرد تغيير في رقم المختبر، ويحتاج إلى مراجعة التوافق والمعدات. قد يؤدي إلى تغيير التركيبة الأساسية والاتجاه السائد. لا تستخدم المزج غير المعتمد كبديل للتحقيق في سبب تغير التركيز.

هل يجب على مختبرات مختلفة أن تعطي نتائج متطابقة؟

لا ينبغي افتراض التماثل العددي الدقيق. قارن الطرق والوحدات والأعضاء النشطة والحدود الإبلاغية والأداء القياسي للقياس. وفي حال كان الاختلاف قد يؤثر على قرار الصيانة، فاسأل المختبرات عن مواءمته قبل اعتبار أي من النتائج نهائية.
